Применение высокоточной штамповки ковки в области газотурбинного машиностроения и аэрокосмической промышленности
Высокоточная штамповка ковки как передовая технология почти чистового формования позволяет получить ковки с точностью размеров, приближающейся к готовой продукции, без необходимости крупного последующего механической обработки. Благодаря двойному преимуществу высокой точности и высокой производительности она стала неотъемлемой ключевой технологией в высокотехнологичных областях машиностроения, таких как аэрокосмическая промышленность и энергетическое оборудование, обеспечивая стабильную серийную producción и модернизацию производительности различных критических компонентов.
Ниже представлена таблица, суммирующая основные технологические процессы, ключевые преимущества и актуальные основные технические вызовы высокоточной штамповки ковки:
| Основные типы технологических процессов |
Ключевые преимущества |
Основные вызовы |
| Горячая высокоточная ковка, холодная высокоточная ковка, теплоточная высокоточная ковка, изотермическая высокоточная ковка, композитная высокоточная ковка |
Почти чистовое формование, высокая производительность, высокий коэффициент использования материала, применимость для трудобрабатываемых материалов |
Высокие требования к оборудованию и формам, сложность разработки технологических процессов, огромные первоначальные инвестиции, высокие требования к высокоточной контролю |
Основное применение в трех высокотехнологичных областях
Ключевая ценность технологии высокоточной штамповки ковки наиболее ярко проявляется в ее применении в трех областях: газотурбинный двигатель, авиационный двигатель и космическое оборудование, напрямую стимулируя прорыв в производительности соответствующего оборудования и процесс импортозамещения на внутреннем рынке.
1. Область газотурбинных двигателей
Критические компоненты горячей зоны газотурбинных двигателей (особенно авиационно-модифицированных газотурбинных двигателей), такие как турбинные диски и турбинные лопасти, должны стабильно работать в экстремальных условиях высокой температуры и высокого давления в течение длительного времени. Большинство таких компонентов изготовлены из трудодеформируемых материалов, например высокотемпературных сплавов. А высокоточная штамповка ковки (особенно технология изотермической ковки) является ключевой технологией для реализации почти чистового формования таких компонентов, эффективно решая проблему формования трудодеформируемых материалов. В настоящее время отечественные производственные предприятия достигли технического прорыва, успешно применяя крупные сложные тонкостенные ковки из высокотемпературных сплавов методом литья-прессовки в серийном производстве отечественных авиационно-модифицированных газотурбинных двигателей.
2. Область авиационных двигателей
Высокоточная штамповка ковки является ядровой технологией изготовления критических несущих конструктивных элементов и вращающихся компонентов авиационных двигателей. Она имеет решающее значение для повышения отношения тяги к массе двигателя и снижения массы компонентов, выступая важным поддерживающим фактором для повышения производительности авиационных двигателей.
- Моноблочное лопаточное колесо: Преодолевает традиционный режим раздельного изготовления лопастей и диска, реализуя интегрированное формование методом ковки, что значительно снижает массу компонентов, одновременно повышая конструктивную прочность и эксплуатационную эффективность, а также уменьшая риски погрешностей на этапе сборки.
- Компоненты компрессора и турбины: Включают критические детали, такие как лопасти, диски и моноблочные лопаточные кольца. Высокоточная штамповка ковки обеспечивает их высокоточное формование, гарантируя аэродинамическую производительность и эксплуатационную стабильность компонентов.
- Критические несущие конструкции: Например, моноблочные рамы из титановых сплавов. Благодаря технологии высокоточной штамповки ковки реализуется интегрированное формование сложных конструкций, удовлетворяя строгим требованиям авиационных двигателей к высокой прочности и легкости несущих компонентов.
3. Область ракетных двигателей и космических кораблей
В области изготовления космического оборудования основными требованиями являются экстремальная легкость, сверхвысокая прочность и высокая надежность, а высокоточная штамповка ковки является незаменимой технологией для достижения этих трех целей, обеспечивая стабильное применение различных критических космических компонентов.
- Твердотопливные ракетные двигатели: Основно используются для изготовления критических несущих конструктивных элементов, таких как фиксирующие корпуса сопел. Благодаря ключевому техническому прорыву на внутреннем рынке коэффициент использования материала таких сложных ковок с глубокой полостью увеличился с 6–9% до более чем 60%, одновременно обработочный цикл сокращен вдвое, что значительно снизило производственные издержки и производственный цикл.
- Жидкостные ракетные двигатели: Применяются для изготовления критических компонентов, которые должны выдерживать высокие скорости вращения и низкие температуры, таких как импеллеры турбонасосов и топливные трубопроводы. Технология высокоточной штамповки ковки эффективно гарантирует точность размеров и конструктивную целостность компонентов, исключая риски отказов в экстремальных режимах эксплуатации.
- Конструктивные элементы носителей ракет: Включают крупные критические компоненты, такие как баки для хранения топлива и несущие кольца ракет. В стране успешно достигнут прорыва в технологии формования сверхкрупных ковок, серийно производя кованые кольца для баков носителей ракет диаметром 10 и 12 метров, удовлетворяя требованиям изготовления крупных носителей ракет.
Анализ случаев применения

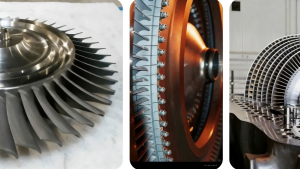

Случай 1: Технология высокоточной штамповки ковки моноблочного лопаточного колеса авиационного двигателя
Ниже на примере распространенной изотермической ковки титановых сплавов детально разобран полный процесс высокоточной штамповки ковки моноблочного лопаточного колеса авиационного двигателя, наглядно демонстрируя технические особенности и исполнительные детали данной
технологии.
Этап 1: Тщательная предварительная обработка
- Выбор материала: Используются высококачественные брусья из титановых сплавов, прошедшие предварительную деформацию, что гарантирует однородность и плотность внутренней структуры материала, заложив основу для последующего формования и гарантии производительности.
- Подготовка форм: Формы предварительно нагреваются до температуры ковки, совпадающей с температурой заготовки (на примере титанового сплава ТС4 обычно контролируется на уровне 30–80 °C ниже точки фазового перехода Tβ), и выдерживаются при этой температуре в течение длительного времени, чтобы обеспечить условие изотермии в процессе ковки и избежать деформационных дефектов заготовки из-за температурных разностей.
- Защита поверхности: Поверхность заготовки равномерно покрывается стеклянным смазочным материалом, который не только снижает трение между заготовкой и формой в процессе ковки, но и эффективно предотвращает окисление поверхности заготовки, гарантируя качество поверхности ковки.
Этап 2: Основная изотермическая высокоточная ковка
Этот этап является ключевым для определения структурной производительности и точности размеров моноблочного лопаточного колеса, обычно выполняется на гидропрессах для изотермической ковки мощностью десятки тысяч тонн, предъявляя высокие требования к точности оборудования и контролю технологических процессов.
- Операция предварительной ковки: При очень низкой скорости деформации (может снижаться до 0,01 с⁻¹) заготовка подвергается формованию с большой степенью деформации 60–70% для создания первоначальной конфигурации, формируя общую контур лопаточного колеса и заложив основу для окончательной ковки.
- Промежуточная обработка: После завершения предварительной ковки заготовка подвергается быстрой водяной охлаждению для сохранения мелкозернистой структуры при высокой температуре и повышения механических свойств ковки; затем проводится очистка поверхности и повторное нанесение смазочного материала, гарантируя бесперебойное проведение операции окончательной ковки.
- Операция окончательной ковки: При более точном контроле температуры и еще более низкой скорости деформации выполняется окончательное почти чистовое формование лопастей лопаточного колеса, гарантируя полное заполнение сложных полостей форм для лопастей металлическим материалом и точность размеров профилей лопастей и контуров диска.
Этап 3: Последняя обработка и комплексный контроль
- Тепловая обработка: С помощью комплексной технологии термической обработки (расплавление + старение) корректируется микроструктура ковки, позволяя моноблочному лопаточному колесу достичь проектных требований по механическим свойствам и удовлетворить строгим эксплуатационным требованиям авиационных двигателей.
- Высокоточная механическая обработка: Только отдельные критические сопрягаемые участки, такие как шиповидное соединение, торцевые поверхности и профили лопастей, подвергаются небольшой высокоточной механической обработке для дальнейшего повышения точности размеров, гарантируя совместимость с другими компонентами и максимально уменьшая обработочный запас для повышения коэффициента использования материала.
- Неразрушающий контроль: Как обязательный этап гарантии качества ковки, включает два основных направления контроля: ультразвуковой контроль – основной проверкой металлургических дефектов внутри ковки (трещины, включения и т.д.); капиллярный контроль – точным выявлением микротрещин и других дефектов на поверхности ковки, исключая попадание некондиционной продукции на последующие этапы.
- Проверка размеров и металлографического анализа: Проводится комплексный контроль общей точности размеров ковки и точности критических участков, одновременно выполняется металлографический анализ структуры, гарантируя соответствие всех показателей проектным чертежам и отраслевым нормам.
Ключевые технические особенности, преимущества и вызовы
- Экстремально точный контроль технологического процесса: В течение всего процесса ковки формы и заготовка должны постоянно поддерживать один высокотемпературный диапазон и деформироваться при очень низкой скорости деформации, что не только эффективно снижает сопротивление течения металлического материала и гарантирует полное заполнение полостей, но и контролирует однородность структуры ковки, повышая общую производительность.
- Строгие требования к формам и смазке: Формы изготовлены из высокопроизводительных материалов для форм, таких как сталь H13, способной выдерживать условия ковки при высокой температуре и высоком давлении; одновременно установлены строгие нормы для температуры предварительного нагрева форм и времени выдержки при температуре; стеклянный смазочный материал на поверхности заготовки и форм должен оставаться эффективным на всем протяжении процесса, избежая чрезмерного трения или окисления поверхности.
- Комплексный контроль качества на всех этапах: Как критический безопасностный компонент авиационного двигателя, моноблочное лопаточное колесо проходит всесторонний контроль качества – от проверки сырья и контроля технологических процессов на этапе производства до контроля готовой продукции. Любое упущение на одном из этапов может повлиять на эксплуатационную безопасность компонента.
Ключевые преимущества
- Прыжковое повышение производительности: Интегрированная кованая конструкция полностью исключает традиционные шиповидные соединения, масса компонентов может снизиться более чем на 30%, одновременно значительно повышается отношение тяги к массе двигателя и эксплуатационная надежность, уменьшая риски отказов из-за погрешностей сборки.
- Высококачественная структура: Технология изотермической деформации при низкой скорости позволяет получить ковку с однородной мелкозернистой структурой, ее комплексные механические свойства значительно превосходят компоненты, изготовленные методом механической обработки или сварки, и лучше адаптируются к экстремальным эксплуатационным режимам.
- Экономия материала: Технология почти чистового формования значительно снижает расход сырья и объем последующей дорогой механической обработки, эффективно снижая производственные издержки и повышая производственную эффективность.
Основные вызовы
- Экстремально высокий технический порог: Предъявляются строгие требования к поведению деформации материала, проектированию форм и совместному контролю температуры и скорости деформации, что зависит от глубокого накопления технологического опыта и совершенной базы данных технологических процессов.
- Высокая стоимость оборудования и производственных расходов: Требуется оснащение крупными гидропрессами для изотермической ковки мощностью более десятков тысяч тонн с точными системами контроля температуры; кроме того, высокая стоимость изготовления форм и ограниченный срок их службы дополнительно увеличивают производственные инвестиции.
- Сложность гарантии единообразия качества: В процессе сложного теплово-механического взаимодействия часто возникают проблемы, такие как неоднородность структуры и погрешности размеров, что предъявляет высокие требования к точности и эффективности технологии неразрушающего контроля, затрудняя гарантию единообразия качества каждого изделия при серийном производстве.
В целом, технология высокоточной штамповки ковки моноблочного лопаточного колеса авиационного двигателя по своей сути представляет собой формование высококачественного металлического материала в интегрированный критический компонент с экстремальной производительностью, идеальной структурой и сложной конструкцией путем точного контроля формы и свойств при многократном нагреве в экстремальных условиях постоянной температуры, низкой скорости и высокого давления. Она является одной из высших ступеней современной технологии пластического деформирования металлов.
Случай 2: Технология высокоточной штамповки ковки направляющих лопастей газотурбинного двигателя
Направляющие лопасти являются критическими ключевыми компонентами газотурбинных двигателей, они не только выполняют функцию направления горячего газа под оптимальным углом на лопатки следующей ступени рабочего колеса, но и напрямую влияют на эксплуатационную безопасность и эффективность работы газотурбинного двигателя. Их внутренняя структура сложна и точна, как кровеносная система человека, поэтому контроль точности размеров и структурной производительности в процессе формования не допускает никаких ошибок, а технология высокоточной штамповки ковки является ядровым путем достижения их высококачественного формования.
Этап подготовки: Оптимизация форм и параметров технологических процессов
Изготовление направляющих лопастей методом высокоточной штамповки ковки начинается с проектирования и изготовления сложных форм, внутренние полости которых должны идеально воспроизводить окончательную форму направляющих лопастей, гарантируя точность размеров и конструктивную целостность ковки. Ученые и инженеры путем точных расчетов и многократных испытаний определяют оптимальные параметры технологических процессов: температура предварительного нагрева форм-контуров контролируется в диапазоне 900–1080 °C, температура заливки стабильна на уровне 1420–1550 °C, время заливки точно регулируется в пределах 4–10 секунд – все это максимально уменьшает дефекты формования.
На этапе анализа форм широко используется технология трехмерного оптического сканирования, данные контроля показывают: коэффициент усадки лопасти вдоль оси главного шара (направление Z) постепенно увеличивается от входящего края к выходящему, тогда как коэффициент усадки в направлении поверхности лопасти (направление Y) демонстрирует противоположную тенденцию. Одновременно изменение размеров значительно различается на разных участках лопасти, исследования подтверждают, что коэффициент усадки крупных опорных дисков значительно меньше, чем мелких. Это требует учета влияния такой неравномерной усадки на этапе проектирования форм путем компенсационного проектирования, гарантируя соответствие размеров ковки требованиям после формования.
Пластическое формование: Инновационный прорыв в технологии горячей ковки
Технология горячей ковки является ядровым этапом высокоточной штамповки ковки направляющих лопастей, ее ключевой момент – баланс между текучестью материала и конструктивной прочностью, решение недостатков традиционных технологических процессов. Традиционная технология высокоточной ковки в нескольких операциях обычно имеет недостатки, такие как образование крупнозернистой структуры в ковке, короткий срок службы форм и низкая производительность обработки, не удовлетворяя требованиям качества направляющих лопастей высококлассных газотурбинных двигателей.
Для решения этих проблем в отрасли разработана новая технология горячей ковки, включающая четыре ключевые операции: раскрой, формование заготовки, окончательная ковка и тепловая обработка. Благодаря оптимизации последовательности операций и параметров технологических процессов эффективно устранены недостатки традиционных технологий, значительно повышено качество готовой ковки и производительность обработки. Эта инновационная технология успешно получила патент Российской Федерации и постепенно реализуется в промышленном масштабе.
Контроль размеров: Стремление к микрометровой точности
Контроль точности размеров является одним из самых важных технических вызовов в процессе высокоточной штамповки ковки – небольшая погрешность размеров может повлиять на аэродинамическую производительность и точность сборки направляющих лопастей. Экспериментальные исследования показывают, что способ размещения восковой модели сбоку с обратной стороной лопасти вниз максимально уменьшает деформацию размеров ковки после формования. Такое небольшое корректирование технологического процесса напрямую повышает процент годности готовых направляющих лопастей, обеспечивая техническую поддержку для серийного производства.
Внутренняя структура: Технологический переход от сплошной к полой
С постоянным повышением производительности газотурбинных двигателей современные направляющие лопасти газотурбинных двигателей больше не имеют простой сплошной структуры, а оснащены сложной полой структурой с змеевидными охлаждающими каналами и турбулентными ребрами внутри – это как встроенная «центральная система кондиционирования» для лопастей, которая эффективно снижает рабочую температуру лопасти, повышая ее высокотемпературную стойкость и срок службы.
Для реализации такой сложной внутренней полой структуры керамические сердечники становятся ключевыми компонентами. Этот специальный керамический материал должен обладать двойными свойствами: с одной стороны – достаточной прочностью, гарантирующей сохранение целостности сердечника в процессе ковки без деформации или повреждения; с другой стороны – способностью к быстрому и полному растворению и удалению на последующих этапах обработки без оставления любых примесей, избежая влияния на внутренние каналы и механические свойства лопасти.
Оптимизация формования: Симуляционное моделирование и инновации в проектировании форм
Оптимизация технологического процесса высокоточной штамповки ковки направляющих лопастей похожа на поиск оптимального пути в запутанном техническом лабиринте, требующий комплексного учета влияния множества факторов. Исследования показывают, что температура ковки, скорость прессования, форма предварительно формованного изделия и линия разделения окончательной формы являются наиболее важными факторами, влияющими на процесс ковки и качество ковки – любое корректирование одного из параметров может привести к значительному изменению качества.
Технология симуляционного моделирования играет важную роль в оптимизации технологических процессов – программное обеспечение для моделирования технологических процессов ковки DFORM-3D может точно смоделировать траекторию течения материала, закон изменения температуры и распределение напряжений в процессе штамповки ковки, предварительно предсказать возможные дефекты при формовании (недозаполнение, трещины, неоднородность структуры и т.д.), тем самым оптимизируя параметры технологических процессов, корректируя проектирование форм, значительно уменьшая количество физических испытаний и снижая расходы на исследования и разработки sowie производственный цикл.
Следует отметить, что новая технология продольного экструзии начала применяться в изготовлении лопастей компрессора. Эта технология разделяет процесс пластической обработки на три последовательные операции: уплощение, экструзия корпуса лопасти и экструзия шиповидного соединения. Благодаря этапному формованию эффективно повышается коэффициент использования материала и точность формования лопастей, предлагая новый технический путь для изготовления лопастей в аэрокосмической промышленности.
Перспективы развития
С учетом актуальной динамики развития отрасли и передовых технических достижений технология высокоточной штамповки ковки стабильно развивается в направлении интеллектуализации, компоновки, экологичности и самостоятельности, дальнейшая поддерживая модернизацию технологий и процесс импортозамещения на внутреннем рынке в области высокотехнологичного машиностроения.
Интеллектуализация и цифровизация
Проектирование технологических процессов постепенно модернизируется до экспертных систем на основе знаний, реализуя интеллектуальную оптимизацию параметров технологических процессов; на производственных площадках путем создания цифровых производственных линий обеспечивается реaltime точный контроль параметров технологических процессов, полная трассируемость производственного процесса и быстрое выявление дефектов качества, повышая производительность и стабильность качества.
Компоновка и экстремализация технологических процессов
С одной стороны, стимулируется комплексное применение высокоточной штамповки ковки с другими передовыми технологиями, такими как литье и аддитивное производство, преодолевая ограничения отдельных технологий и реализуя высококачественное формование компонентов с сложной конструкцией; с другой стороны, постоянно достигаются прорывы в технологии формования сверхкрупных ковок (например, диаметром более 10 метров) и сверхвысокоточных ковок, удовлетворяя требованиям изготовления крупного оборудования и высококлассных компонентов.
Экологичное производство и повышение эффективности
Основным направлением развития выступает технология короткого производственного цикла: оптимизация производственной последовательности, снижение энергопотребления и потерь материала, уменьшение выбросов загрязняющих веществ в процессе производства, реализация экологически устойчивого развития отрасли высокоточной штамповки ковки, одновременно повышение производительности и сокращение производственного цикла.
Самостоятельность материалов и оборудования
Постоянно ведутся работы по освоению самостоятельного разработки и серийного производства критического сырья, такого как высокопроизводительные титановые сплавы и высокотемпературные сплавы, преодолевая иностранный технический монополь и гарантируя безопасность поставок сырья; одновременно стимулируется модернизация импортозамещения крупного высокоточного оборудования для высокоточной штамповки ковки (например, гидропрессов для штамповки ковки мощностью десятки тысяч тонн), повышение точности и стабильности оборудования, снижение зависимости от импортного оборудования.
