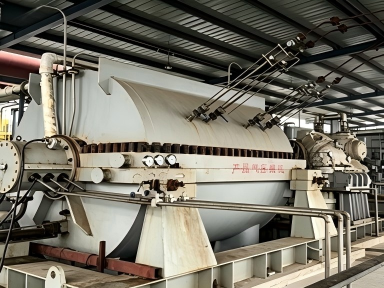

Горизонтальные центробежные компрессоры ED серии — это высокопроизводительное оборудование, специально разработанное для подачи воздуха в доменные печи металлургических предприятий. Компрессоры данной серии отличаются горизонтальным разъемом корпуса, что обеспечивает удобство технического обслуживания и ремонта без демонтажа ротора и трубопроводов. Оборудование широко применяется на крупных и средних металлургических заводах для обеспечения стабильного наддува доменных печей, что позволяет достичь высокой эффективности плавки и экономии энергоресурсов. В зависимости от требуемой производительности и давления нагнетания, компрессоры ED серии выпускаются в трех типоразмерах, охватывающих диапазон объемного расхода от 4 200 до 14 000 Нм³/мин и выходного давления от 0.42 до 0.58 МПа(изб). Основные технические характеристики Параметр ED серии (AV90-15) ED серии (AV100-16) ED серии (AV140) Стандартная объемная производительность 4 200 – 5 200 Нм³/мин 5 500 – 7 000 Нм³/мин 10 000 – 14 000 Нм³/мин Давление на выходе 0.42 – 0.52 МПа(изб) 0.45 – 0.55 МПа(изб) 0.48 – 0.58 МПа(изб) Рабочая частота вращения 3 200 – 4 600 об/мин 3 000 – 4 400 об/мин 2 400 – 3 600 об/мин Мощность на валу (номинальная) 18 000 – 24 000 кВт 26 000 – 35 000 кВт 50 000 – 70 000 кВт Количество ступеней (рабочие + направляющие лопатки) 15 ступеней сжатия 16 ступеней сжатия 17 ступеней сжатия Диапазон углов поворота направляющих лопаток -30° ~ +20° (полный противо-помпажный контроль) -30° ~ +20° (полный противо-помпажный контроль) -30° ~ +20° (полный противо-помпажный контроль) Конструктивные особенности Особенность Описание Тип корпуса Горизонтальный разъем — позволяет проводить техническое обслуживание и замену внутренних элементов без демонтажа ротора и присоединенных трубопроводов Рабочее колесо Закрытые рабочие колеса из высокопрочной легированной стали, обеспечивающие высокую надежность при длительной эксплуатации Диффузоры Лопаточные диффузоры с регулируемыми направляющими лопатками для оптимизации режимов работы в широком диапазоне нагрузок Система противо-помпажного регулирования Регулируемые направляющие лопатки с диапазоном -30° ~ +20° обеспечивают защиту от помпажа во всем рабочем диапазоне без сброса воздуха в атмосферу Подшипники Подшипники скольжения с принудительной смазкой, оснащенные системой вибромониторинга для раннего обнаружения неисправностей Уплотнения Лабиринтовые уплотнения с минимальными зазорами для снижения внутренних перетечек и повышения эффективности Преимущества Высокая энергоэффективность — многоступенчатая конструкция с оптимизированными профилями рабочих колес и направляющих лопаток обеспечивает высокий политропный КПД во всем рабочем диапазоне. Широкий диапазон регулирования — система поворотных направляющих лопаток с диапазоном -30° ~ +20° позволяет плавно регулировать производительность от 70% до 105% от номинальной без потери эффективности. Надежная противо-помпажная защита — полный контроль углов направляющих лопаток предотвращает возникновение помпажа, исключая необходимость сброса воздуха, что повышает экономичность установки. Удобство обслуживания — горизонтальный разъем корпуса значительно сокращает время проведения плановых ремонтов и технического обслуживания. Долговечность — применение высококачественных материалов и современных методов термообработки обеспечивает ресурс работы не менее 20 лет при соблюдении регламентов эксплуатации. Области применения Металлургические комбинаты — подача воздуха в доменные печи Воздухоразделительные установки — сжатие технологического воздуха Химическая промышленность — подача воздуха для технологических процессов Энергетика — нагнетание воздуха в котлы с кипящим слоем Сертификация и соответствие Компрессоры ED серии сертифицированы в соответствии с требованиями: ТР ТС 010/2011 «О безопасности машин и оборудования» ТР ТС 004/2011 «О безопасности низковольтного оборудования» ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» ISO 9001 (система менеджмента качества) Все компрессоры проходят обязательные испытания на заводе-изготовителе с имитацией реальных рабочих условий. Стандартная комплектация Горизонтальный центробежный компрессор с приводным агрегатом Система смазки с маслобаком, маслоохладителем и фильтрами Система противо-помпажного регулирования с сервоприводами Система вибромониторинга и контроля осевого сдвига Комплект инструмента для монтажа и обслуживания Техническая документация (руководство по эксплуатации, паспорт) Получить коммерческое предложение Для получения технической консультации, выбора типоразмера или запроса коммерческого предложения, пожалуйста, заполните форму обратной связи или свяжитесь с нашими инженерами.

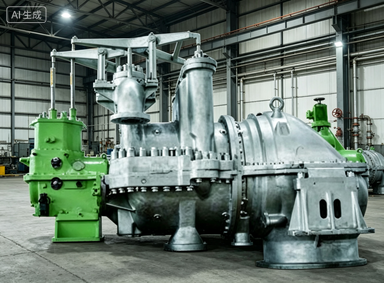

Паровая турбина с регулируемым отбором пара конденсационного типа — это универсальное и высокоэффективное энергогенерирующее решение, предназначенное для комбинированной выработки тепловой и электрической энергии (когенерация). Данная промышленная турбина одновременно вырабатывает электроэнергию и поставляет регулируемый отборный пар для промышленных нужд или центрального теплоснабжения, обеспечивая высокую общую энергоэффективность. С диапазоном мощностей от 3 до 20 МВт и параметрами свежего пара до 4.90 МПа и 485°C данная турбина идеально подходит для средних когенерационных установок, производственных предприятий и городских тепловых сетей. Основные технические характеристики Параметр Значение Тип модели Турбина с регулируемым отбором пара конденсационного типа Номинальная частота вращения 3000 об/мин (50 Гц) — настраивается под местную частоту электросети Диапазон мощностей 3 – 20 МВт Давление свежего пара 3.43 – 4.90 МПа (абс.) Температура свежего пара 435 – 485°C Регулируемое давление отбора 0.2 – 1.0 МПа (абс.) Назначение отборного пара Технологический пар для промышленности / Центральное теплоснабжение Конденсационное давление (противодавление) 0.006 – 0.01 МПа (абс.) (вакуумный режим) Относительный внутренний КПД 78% – 85% Тип охлаждения конденсатора Водяное / Воздушное (по выбору) Конструктивные особенности Параметр Описание Тип конструкции Одноцилиндровая, многоступенчатая активного типа / смешанного потока, горизонтальный разъем Система регулирования DEH — цифровое электро-гидравлическое регулирование с независимым управлением нагрузкой отбора для точного отбора пара и стабильного подключения к сети Ротор и подшипники Цельно-кованый ротор высокой прочности с подшипниками скольжения для надежной работы при переменных нагрузках Система защиты Защита от превышения частоты вращения, защита от осевого сдвига, виброконтроль, защита по низкому давлению масла, блокировки по давлению отборного пара Уплотнения Лабиринтовые уплотнения (с карбоновыми кольцами или металлическими зубьями — по выбору) для минимизации утечек пара Тип основания Монтаж на салазках или на фундаменте — в соответствии с требованиями проекта Преимущества Двухрежимная работа — одновременная выработка электроэнергии и подача отборного пара, максимальная эффективность когенерации и использования топлива. Гибкое управление отбором — независимое регулирование DEH позволяет точно контролировать давление отбора (0.2–1.0 МПа) для соответствия изменяющимся потребностям в технологическом паре без снижения стабильности выработки электроэнергии. Высокий КПД — относительный внутренний КПД 78%–85% в сочетании с оптимизированной конструкцией ступеней активного и смешанного типа. Проверенная надежность — прочный одноцилиндровый корпус с горизонтальным разъемом облегчает техническое обслуживание, а комплексные системы защиты обеспечивают безопасную долгосрочную эксплуатацию. Адаптируемое охлаждение — доступны конденсаторы с водяным или воздушным охлаждением с учетом наличия охлаждающей воды и экологических требований на конкретной площадке. Области применения Промышленная когенерация — подача технологического пара для химических, нефтехимических, нефтеперерабатывающих, пищевых и целлюлозно-бумажных предприятий с одновременной выработкой электроэнергии на месте. Центральное теплоснабжение — подача регулируемого отборного пара в городские центральные тепловые сети, повышение энергоэффективности городов. Электростанции средней мощности — выработка электроэнергии средней мощности с утилизацией тепла для максимальной экономической отдачи. Сертификация и соответствие Наши турбины с регулируемым отбором пара конденсационного типа разработаны и производятся в соответствии с международными стандартами, включая: ASME / PED (оборудование, работающее под давлением) ISO 9001 (система менеджмента качества) Сертификация EAC для рынков Евразийского экономического союза (Россия, Казахстан, Беларусь и др.) Все агрегаты проходят обязательные заводские испытания перед отгрузкой. Получить коммерческое предложение Для получения подробной технической документации, индивидуальных инженерных решений или запроса цен, пожалуйста, свяжитесь с нашей службой продаж.

Паровые турбины противодавления промышленного типа | Мощность 0.1–50 МВт, до 10 МПа, 540°C Описание продукции Паровые турбины противодавления — это высокоэффективное энергетическое оборудование, предназначенное для комбинированной выработки электрической и тепловой энергии. Данные паровые турбины широко применяются на ТЭЦ, в промышленных котельных и системах теплоснабжения для привода генераторов, компрессоров, насосов и другого механического оборудования. Основные технические параметры Параметр Диапазон значений Номинальная мощность 100–50 000 кВт (0.1–50 МВт) Номинальная частота вращения 1500–15 000 об/мин (настраивается под приводное оборудование) Давление свежего пара 0.3–10.0 МПа (среднее–высокое давление) Температура свежего пара от насыщенного до 540°C Давление отработавшего пара (противодавление) 0.1–3.0 МПа (технологический пар / теплоснабжение) Расход пара 3–150 т/ч (подбирается под рабочие условия) КПД установки 70–88% (зависит от мощности и режима работы) Конструктивные особенности паровых турбин Тип конструкции: одноцилиндровая / многоцилиндровая, одновальная, противодавленческая Система регулирования: цифровое электро-гидравлическое регулирование (DEH) / электрогидравлическое регулирование — обеспечивает статическую погрешность частоты вращения ≤ ±0.5%, динамическое изменение частоты ≤ ±5% Смазочная система: принудительная смазка, рабочее давление 0.15–0.25 МПа, температура масла 40–45°C Валопровод: цельно-кованый ротор, опоры скольжения Система защиты: защита от превышения частоты вращения, защита от осевого сдвига, виброзащита, защита по низкому давлению масла Тип уплотнений: лабиринтовое уплотнение (карбоновое кольцо / металлический зубец — на выбор) Тип фундамента: унифицированное основание на салазках (с интегрированным редуктором / вспомогательным оборудованием) Преимущества паровых турбин противодавления Высокая экономичность: паровые турбины данного типа обеспечивают комбинированную выработку электрической и тепловой энергии, что значительно эффективнее раздельного производства Широкий диапазон параметров: паровые турбины доступны в диапазоне от 100 кВт до 50 МВт, от 0.3 до 10.0 МПа — под любые задачи Гибкость настройки: частота вращения и параметры пара адаптируются под конкретное приводное оборудование Надёжность: многоуровневая система защиты и принудительная смазка обеспечивают долговечную работу паровых турбин Удобство монтажа: унифицированное основание на салазках сокращает сроки установки Области применения паровых турбин Теплоэлектроцентрали (ТЭЦ) — когенерация Привод технологического пара на промышленных предприятиях Системы теплоснабжения городов и промышленных зон Сертификация Оборудование соответствует требованиям ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования» для поставок на рынок Евразийского экономического союза (EAC). Для получения коммерческого предложения или технической консультации, пожалуйста, свяжитесь с нами.

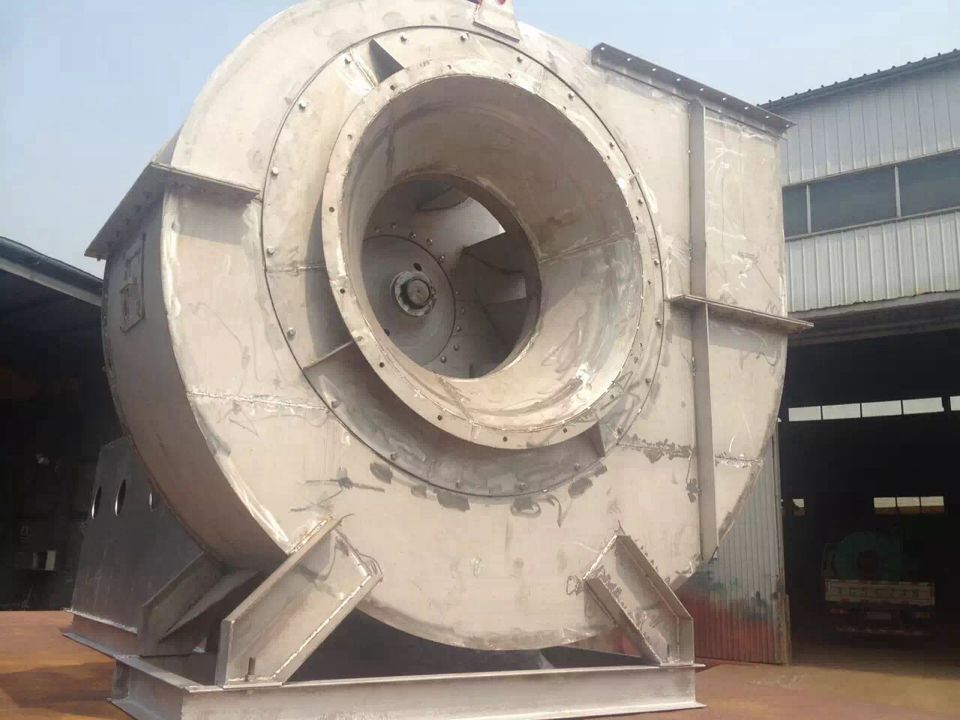

Промышленный высокотемпературный вентилятор 250–450°C — двухопорный двухвпускной агрегат с износостойким колесом! Стабильная работа при высокой пыленности, простое обслуживание, для металлургии, химии и энергетики.

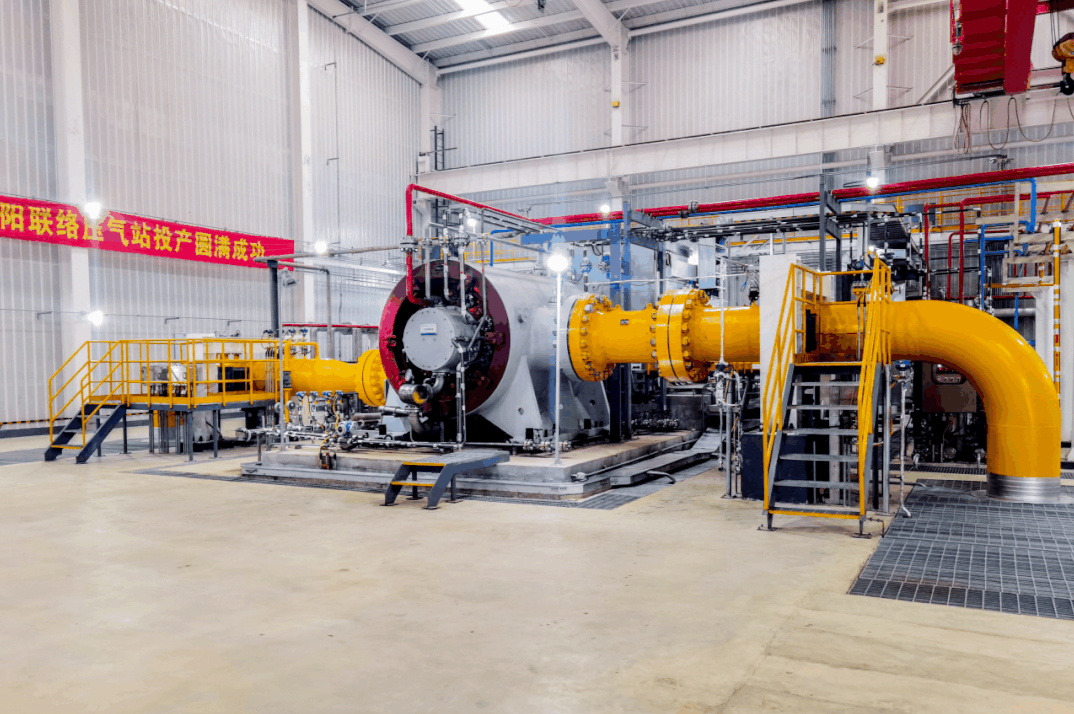

Промышленный газовый подкачивающий вентилятор — низкошумный энергоэффективный агрегат! Усиленная уплотнение, монтажная гибкость, работа с доменным/коксовым газом, биогазом, идеально для металлургии и промышленных газовых систем.

Промышленный циркуляционный вентилятор для печей (термообработка) — высокотемпературное оборудование до 850°C! Вертикальная ременная передача, смазка консистентным маслом, равномерная циркуляция температуры, идеально для автомобильной и авиационной промышленности.

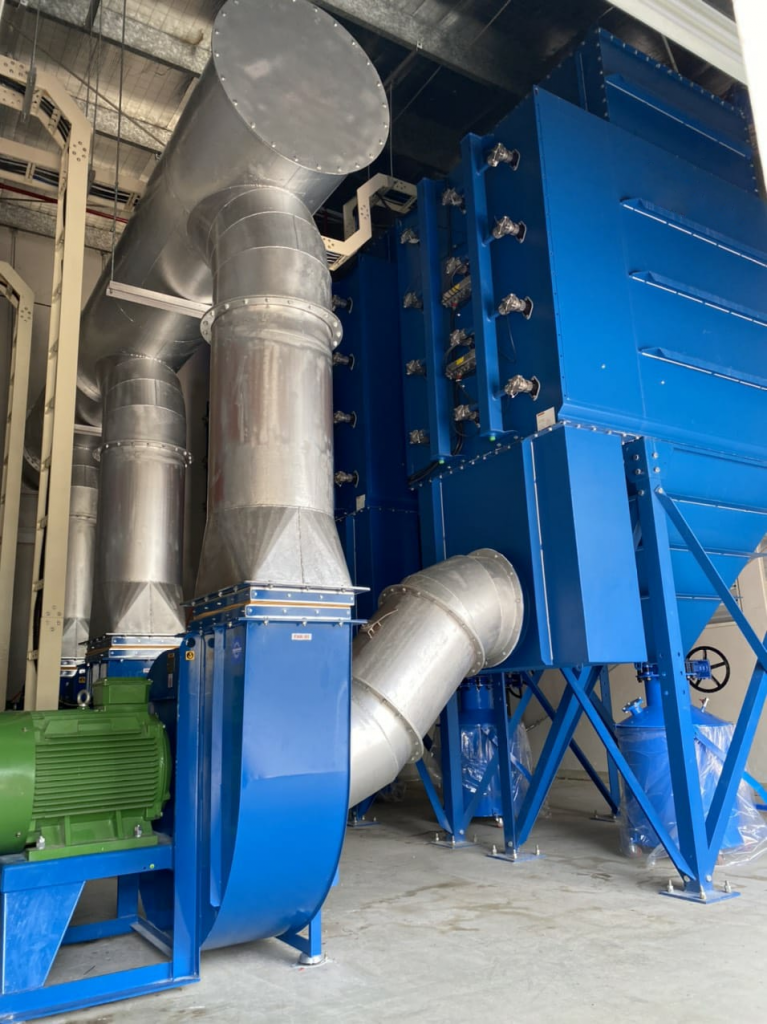

Вентилятор для сбора пыли — промышленное оборудование для очистки пылегазов! Меридионально-ускоренный осевой/центробежный дизайн, смазка тонким маслом, износостойкое колесо, высокая эффективность пылеудаления для металлургии и химии.

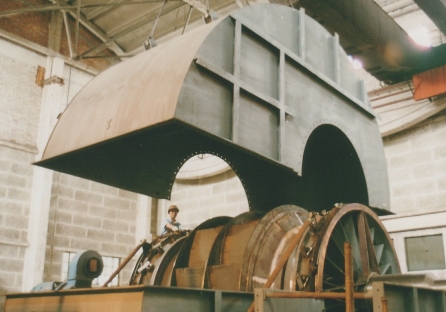

Основной выхлопной вентилятор для металлургического обжига — двухопорная двухвпускная конструкция для линий обжига! Принудительная смазка, безопасная эксплуатация, удобное обслуживание, адаптация под 180/265/360 м² агломераторы.

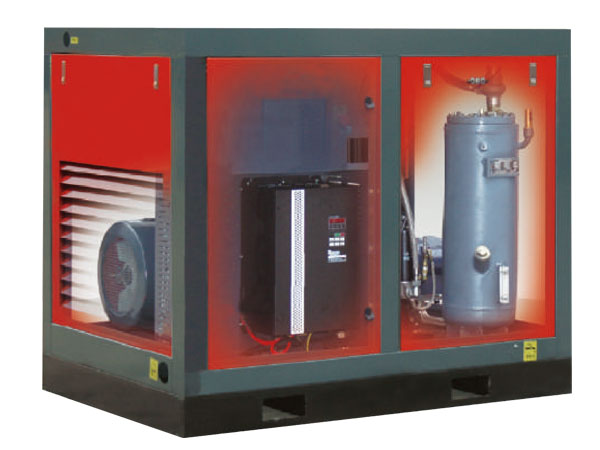

Компрессор серии Pt с переменной частотой — воздушный компрессор с регулируемой скоростью! Плавный запуск, снижение энергопотребления на 15–25%, воздушное и водяное охлаждение, идеально для промышленного производства и фармацевтики.

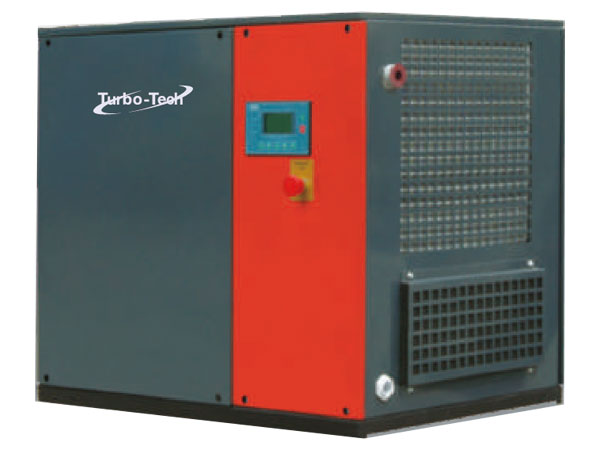

Компрессор серии PtV с постоянными магнитами и переменной частотой — компактное и энергоэффективное оборудование! Высокая эффективность при любых режимах, низкий уровень шума, идеально для промышленного производства и фармацевтики.

Компрессор серии AuL низкого давления — энергосберегающий винтовой агрегат для 0,2–0,4 МПа! Снижает энергопотребление на 20–50%, увеличивает производительность, идеально для пищевой и легкой промышленности.

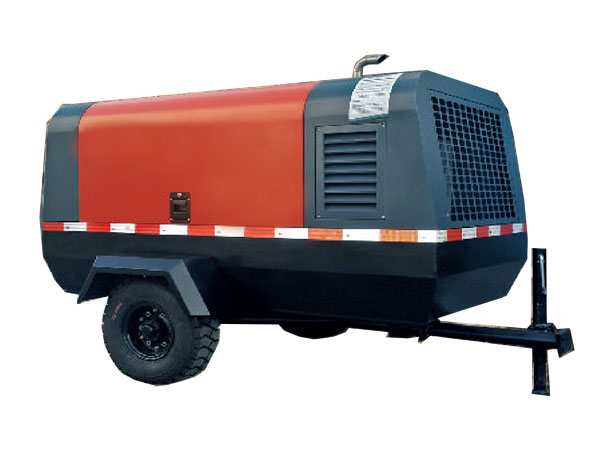

Дизельный портативный компрессор серии AuD — мобильное оборудование для полевых условий! Воздушное охлаждение, раздельная разводка холодного и горячего воздуха, высокая производительность и надежность для строительных и нефтегазовых объектов.
