Паровая турбина с регулируемым отбором пара конденсационного типа — это универсальное и высокоэффективное энергогенерирующее решение, предназначенное для комбинированной выработки тепловой и электрической энергии (когенерация). Данная промышленная турбина одновременно вырабатывает электроэнергию и поставляет регулируемый отборный пар для промышленных нужд или центрального теплоснабжения, обеспечивая высокую общую энергоэффективность. С диапазоном мощностей от 3 до 20 МВт и параметрами свежего пара до 4.90 МПа и 485°C данная турбина идеально подходит для средних когенерационных установок, производственных предприятий и городских тепловых сетей. Основные технические характеристики Параметр Значение Тип модели Турбина с регулируемым отбором пара конденсационного типа Номинальная частота вращения 3000 об/мин (50 Гц) — настраивается под местную частоту электросети Диапазон мощностей 3 – 20 МВт Давление свежего пара 3.43 – 4.90 МПа (абс.) Температура свежего пара 435 – 485°C Регулируемое давление отбора 0.2 – 1.0 МПа (абс.) Назначение отборного пара Технологический пар для промышленности / Центральное теплоснабжение Конденсационное давление (противодавление) 0.006 – 0.01 МПа (абс.) (вакуумный режим) Относительный внутренний КПД 78% – 85% Тип охлаждения конденсатора Водяное / Воздушное (по выбору) Конструктивные особенности Параметр Описание Тип конструкции Одноцилиндровая, многоступенчатая активного типа / смешанного потока, горизонтальный разъем Система регулирования DEH — цифровое электро-гидравлическое регулирование с независимым управлением нагрузкой отбора для точного отбора пара и стабильного подключения к сети Ротор и подшипники Цельно-кованый ротор высокой прочности с подшипниками скольжения для надежной работы при переменных нагрузках Система защиты Защита от превышения частоты вращения, защита от осевого сдвига, виброконтроль, защита по низкому давлению масла, блокировки по давлению отборного пара Уплотнения Лабиринтовые уплотнения (с карбоновыми кольцами или металлическими зубьями — по выбору) для минимизации утечек пара Тип основания Монтаж на салазках или на фундаменте — в соответствии с требованиями проекта Преимущества Двухрежимная работа — одновременная выработка электроэнергии и подача отборного пара, максимальная эффективность когенерации и использования топлива. Гибкое управление отбором — независимое регулирование DEH позволяет точно контролировать давление отбора (0.2–1.0 МПа) для соответствия изменяющимся потребностям в технологическом паре без снижения стабильности выработки электроэнергии. Высокий КПД — относительный внутренний КПД 78%–85% в сочетании с оптимизированной конструкцией ступеней активного и смешанного типа. Проверенная надежность — прочный одноцилиндровый корпус с горизонтальным разъемом облегчает техническое обслуживание, а комплексные системы защиты обеспечивают безопасную долгосрочную эксплуатацию. Адаптируемое охлаждение — доступны конденсаторы с водяным или воздушным охлаждением с учетом наличия охлаждающей воды и экологических требований на конкретной площадке. Области применения Промышленная когенерация — подача технологического пара для химических, нефтехимических, нефтеперерабатывающих, пищевых и целлюлозно-бумажных предприятий с одновременной выработкой электроэнергии на месте. Центральное теплоснабжение — подача регулируемого отборного пара в городские центральные тепловые сети, повышение энергоэффективности городов. Электростанции средней мощности — выработка электроэнергии средней мощности с утилизацией тепла для максимальной экономической отдачи. Сертификация и соответствие Наши турбины с регулируемым отбором пара конденсационного типа разработаны и производятся в соответствии с международными стандартами, включая: ASME / PED (оборудование, работающее под давлением) ISO 9001 (система менеджмента качества) Сертификация EAC для рынков Евразийского экономического союза (Россия, Казахстан, Беларусь и др.) Все агрегаты проходят обязательные заводские испытания перед отгрузкой. Получить коммерческое предложение Для получения подробной технической документации, индивидуальных инженерных решений или запроса цен, пожалуйста, свяжитесь с нашей службой продаж.

Паровые турбины противодавления промышленного типа | Мощность 0.1–50 МВт, до 10 МПа, 540°C Описание продукции Паровые турбины противодавления — это высокоэффективное энергетическое оборудование, предназначенное для комбинированной выработки электрической и тепловой энергии. Данные паровые турбины широко применяются на ТЭЦ, в промышленных котельных и системах теплоснабжения для привода генераторов, компрессоров, насосов и другого механического оборудования. Основные технические параметры Параметр Диапазон значений Номинальная мощность 100–50 000 кВт (0.1–50 МВт) Номинальная частота вращения 1500–15 000 об/мин (настраивается под приводное оборудование) Давление свежего пара 0.3–10.0 МПа (среднее–высокое давление) Температура свежего пара от насыщенного до 540°C Давление отработавшего пара (противодавление) 0.1–3.0 МПа (технологический пар / теплоснабжение) Расход пара 3–150 т/ч (подбирается под рабочие условия) КПД установки 70–88% (зависит от мощности и режима работы) Конструктивные особенности паровых турбин Тип конструкции: одноцилиндровая / многоцилиндровая, одновальная, противодавленческая Система регулирования: цифровое электро-гидравлическое регулирование (DEH) / электрогидравлическое регулирование — обеспечивает статическую погрешность частоты вращения ≤ ±0.5%, динамическое изменение частоты ≤ ±5% Смазочная система: принудительная смазка, рабочее давление 0.15–0.25 МПа, температура масла 40–45°C Валопровод: цельно-кованый ротор, опоры скольжения Система защиты: защита от превышения частоты вращения, защита от осевого сдвига, виброзащита, защита по низкому давлению масла Тип уплотнений: лабиринтовое уплотнение (карбоновое кольцо / металлический зубец — на выбор) Тип фундамента: унифицированное основание на салазках (с интегрированным редуктором / вспомогательным оборудованием) Преимущества паровых турбин противодавления Высокая экономичность: паровые турбины данного типа обеспечивают комбинированную выработку электрической и тепловой энергии, что значительно эффективнее раздельного производства Широкий диапазон параметров: паровые турбины доступны в диапазоне от 100 кВт до 50 МВт, от 0.3 до 10.0 МПа — под любые задачи Гибкость настройки: частота вращения и параметры пара адаптируются под конкретное приводное оборудование Надёжность: многоуровневая система защиты и принудительная смазка обеспечивают долговечную работу паровых турбин Удобство монтажа: унифицированное основание на салазках сокращает сроки установки Области применения паровых турбин Теплоэлектроцентрали (ТЭЦ) — когенерация Привод технологического пара на промышленных предприятиях Системы теплоснабжения городов и промышленных зон Сертификация Оборудование соответствует требованиям ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования» для поставок на рынок Евразийского экономического союза (EAC). Для получения коммерческого предложения или технической консультации, пожалуйста, свяжитесь с нами.

Высокомощные конденсационные паровые турбины (50–200 МВт) — основные генерационные агрегаты для электростанций и крупных промышленных систем КПТЭ, предназначенные для непрерывной высоконагруженной эксплуатации. Отличаются многоэтапной многокорпусной конструкцией, высоким давлением пара на входе и низким обратным давлением, а также сложным исполнением с высокой инженерной точностью. Основные номинальные мощности: 60–200 МВт, применяются в проектах коммунального энергоснабжения и крупных промышленных комплексах.

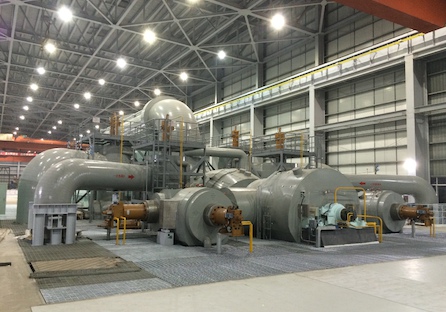

Паровая турбина сверхсверхкритического класса 1000 МВт (диапазон 900–1100 МВт) с двойным перегревом пара имеет одиночную осьную конструкцию (пятикорпусная/шестикорпусная), адаптируется к мокрому/сухому охлаждению, обеспечивает большой объем отбираемого пара. Параметры входного пара 31–35 МПа/600–630 °С, номинальная скорость 3000 об/мин. По июню 2024 г. — 65 заказанных, 22 эксплуатируемых агрегатов, Guodian Taizhou — первый в мире миллионного класса с двойным перегревом. Доля рынка в стране более 80%, отличается высокой эффективностью (с турбиной BEST), жаропрочной конструкцией, гибкостью эксплуатации и 12-летним периодом между капитальными ремонтами.

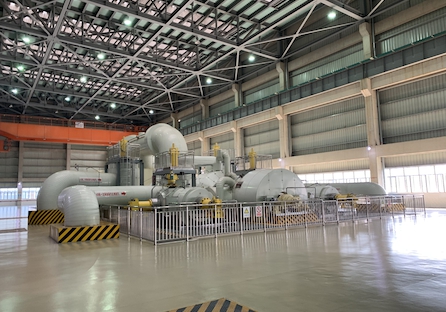

Паровая турбина сверхсверхкритического класса 660 МВт с двойным перегревом пара имеет одн осьную пятикорпусную конструкцию, адаптируется к мокрому/сухому охлаждению, обеспечивает большой объем отбираемого пара. Параметры входного пара 31–35 МПа/600–630 °С, поддерживает совместный запуск сверхвысокодавленного и высокодавленного корпусов. По июню 2024 г. — 23 заказанных, 11 эксплуатируемых агрегатов, доля рынка в стране超 80%. Отличается высокой эффективностью (с возможностью оснащения турбиной BEST), уникальной конструкцией из жаропрочных сплавов, гибкостью эксплуатации и 12-летним периодом между капитальными ремонтами, лидирует на рынке.

Паровая турбина сверхсверхкритического класса 1000 МВт (диапазон 900–1300 МВт) имеет одн осьную конструкцию (четырехкорпусная/пятикорпусная), адаптируется к мокрому/сухому охлаждению, обеспечивает большой объем отбираемого пара. Параметры входного пара 26,25–30 МПа/600–630 °С, поддерживает режим «постоянный-скользящий-постоянный». По июню 2024 г. — 108 заказанных, 94 эксплуатируемых агрегатов (3 за рубежом), агрегат Янси — крупнейший одноберцовый в мире. Отличается высокой эффективностью (с возможностью оснащения турбиной BEST), уникальной конструкцией, гибкостью эксплуатации и 12-летним периодом между капитальными ремонтами, лидирует благодаря инновациям Shanghai Electric.

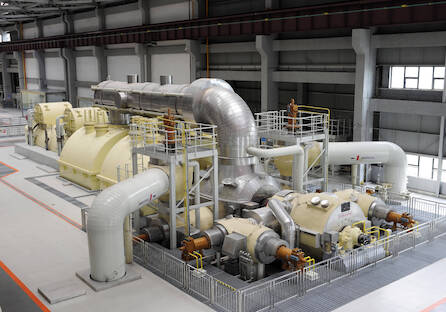

Паровая турбина сверхсверхкритического класса 660 МВт (диапазон 600–700 МВт) имеет одн осьную конструкцию (четырехкорпусная/трехкорпусная), адаптируется к мокрому/сухому охлаждению, обеспечивает большой объем отбираемого пара. Параметры входного пара 25–30 МПа/600–630 °С, поддерживает режим «постоянный-скользящий-постоянный». По июню 2024 г. — 106 заказанных, 88 эксплуатируемых агрегатов (8 за рубежом). Отличается высокой эффективностью, уникальной конструкцией, гибкостью эксплуатации и 12-летним периодом между капитальными ремонтами, лидирует на рынке благодаря инновациям Shanghai Electric.

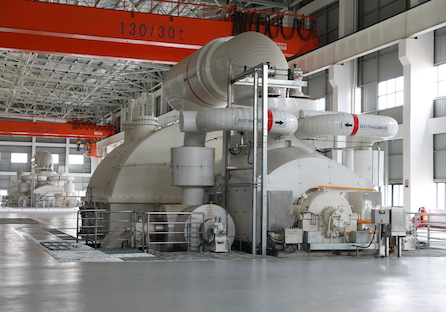

Паровая турбина сверхкритического класса 350 МВт предлагает две конструкции (двухкорпусная с объединенным корпусом, трехкорпусная с раздельными корпусами), адаптированную к мокрому/сухому охлаждению, с возможностью подачи промышленного и отопительного пара. Типовые параметры входного пара — 24,2/24,6 МПа, 566/569 °С. По июню 2024 г. — 126 заказанных, 79 эксплуатируемых агрегатов (20+ за рубежом), удостоена ряда отраслевых наград. Отличается высокой эффективностью, уникальной конструкцией, гибкостью эксплуатации и длительным периодом между капитальными ремонтами (12 лет).

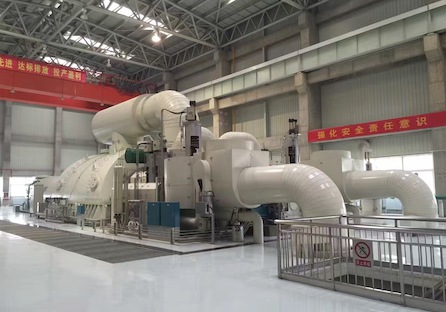

Паровая турбина субкритического класса 300 МВт представлена более чем 15 моделями, преимущественно двухкорпусными с объединенным высоко- и среднедавленным корпусом (две выпускные патрубки), а также небольшим количеством трехкорпусных агрегатов с раздельными корпусами. Адаптирована к мокрому/сухому охлаждению, обеспечивает промышленный и отопительный пар. Типовые параметры входного пара — 16,7 МПа/538℃/538℃, номинальное обратное давление 4,9–30 кПа. Имеет более 300 заказанных и эксплуатируемых агрегатов (40+ за рубежом), отличается зрелой эффективностью, надежной конструкцией и удобством обслуживания, востребована на внешнем рынке.

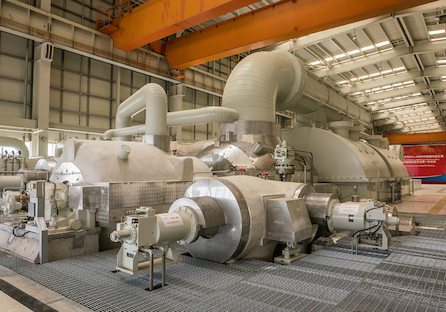

Паровая турбина сверхкритического класса 600 МВт представлена тремя сериями моделей с разными конструкциями корпуса (объединенным/раздельным высоко- и среднедавленным), адаптированными к мокрому и сухому охлаждению, а также способными подавать промышленный и отопительный пар. Типовые параметры входного пара — 24,2 МПа/566℃/566℃, номинальное обратное давление в диапазоне 3,4–30 кПа. Серия имеет более 100 заказанных и эксплуатируемых агрегатов (более 20 за рубежом) и отличается высокой эффективностью, уникальной конструкцией, гибкостью эксплуатации и удобством обслуживания.

Быстромонтируемая низкомощная паровая турбина (≤1–10 МВт) — моноблочное решение с заводской предварительной сборкой, обеспечивающее установку за 1–4 недели и готовность к эксплуатации сразу после монтажа. Отличается двойной защитой от перегрузки, эффективным использованием низкокачественного пара, низкими затратами на обслуживание и гибкостью развертывания. Применяется для восстановления промышленного отходящего тепла, в приводных системах, распределенных КПТЭ и резервном электроснабжении с полным комплексом услуг под ключ.

Высокомощная отпарно-контактная паровая турбина (50 МВт и выше) — решение для крупных промышленных комплексов и энергетических проектов. Турбина с регулируемым отбором пара обеспечивает точный контроль параметров пара, максимальную эффективность и стабильную мощность при длительной высоконагрузке. Комплексные услуги по проектированию и монтажу под ключ гарантируют бесшовную интеграцию в существующие системы, снижение операционных рисков и оптимизацию энергетической производительности на протяжении всего жизненного цикла.
