В установках ТЭС и ТЭЦ паровая турбина по праву является основным энергетическим оборудованием, ее называют «сердцем» электростанции. Многие новички, приходящие в теплоэнергетику, в первую очередь сталкиваются с трудностями в понимании сложной конструкции оборудования, функций деталей и логики работы.
На самом деле общая структура паровой турбины разделена очень четко и состоит всего из двух основных модулей: вращающейся части (ротор) и неподвижной части (статор). Все детали и вспомогательные устройства работают в связке вокруг этих двух основных структур. В этой статье мы в доступной форме разберем всю конструкцию корпуса паровой турбины, функции и роль каждого компонента. Материал идеально подходит для обучения новичков в теплоэнергетике, подготовки к экзаменам и повторения рабочих основ!
I. Ротор паровой турбины: вращающееся энергетическое ядро установки

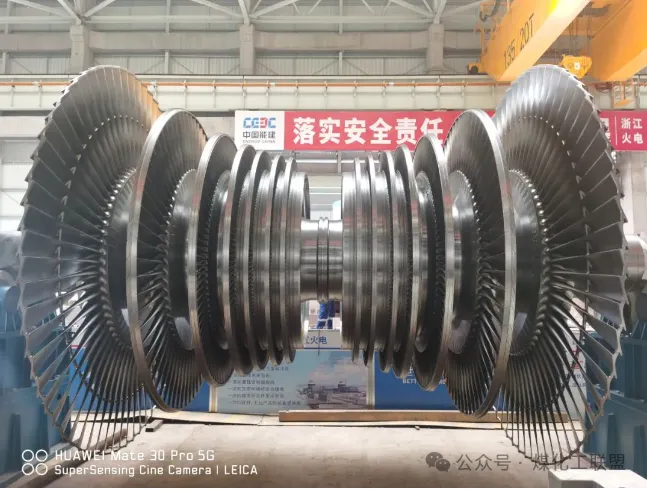

Ротор представляет собой совокупность всех вращающихся частей паровой турбины и является наиболее важным и высокоточным узлом установки. Его основная роль заключается в преобразовании энергии пара и передаче крутящего момента для привода генератора и выработки электроэнергии.
Проще говоря, вся мощность, вырабатываемая паром, передается генератору через ротор и в конечном итоге преобразуется в электрическую энергию.
Основные компоненты стандартного ротора паровой турбины включают: вал, втулки, рабочие колеса/барабан, рабочие лопатки, соединительные муфты и втулки концевых уплотнений. Роторы некоторых агрегатов также оснащены дополнительными валами для привода главного масляного насоса, регулятора скорости и другого вспомогательного оборудования.
Рабочая решетка является основным рабочим узлом ротора: пар воздействует на рабочие лопатки, заставляя ротор вращаться с высокой скоростью, тем самым осуществляя преобразование тепловой энергии в механическую.
II. Цилиндр и диафрагмы паровой турбины: корпус и барьер давления агрегата
Если ротор — это «сердце» паровой турбины, то цилиндр — это её «внешний скелет».
Цилиндр выполняет две основные функции: во-первых, он изолирует пар внутри агрегата от внешней среды, закрывая проточную часть и обеспечивая совершение паром работы в замкнутом пространстве; во-вторых, он служит основной несущей конструкцией для всех неподвижных компонентов, таких как диафрагмы, сопловые коробки и уплотнения.

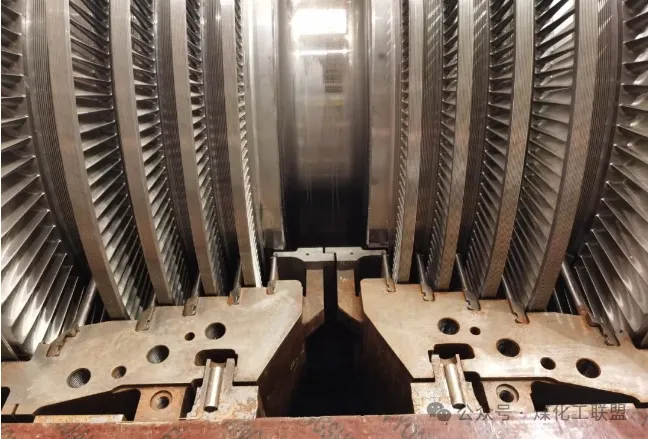

Подавляющее большинство паровых турбин на рынке имеют конструкцию с горизонтальным разъемом, разделяясь на верхнюю и нижнюю половины цилиндра, которые соединяются с помощью фланцевых болтов, что удобно для разборки и технического обслуживания. Для снижения рабочих напряжений в современных моделях паровых турбин также применяются цилиндры без горизонтального разъема, обладающие более высокой стабильностью.

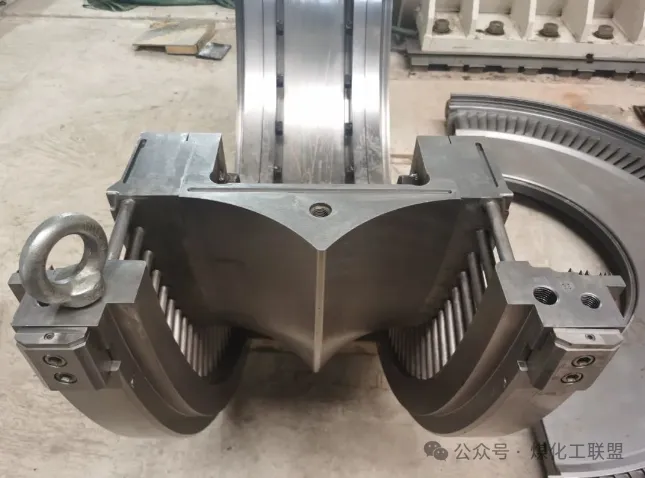

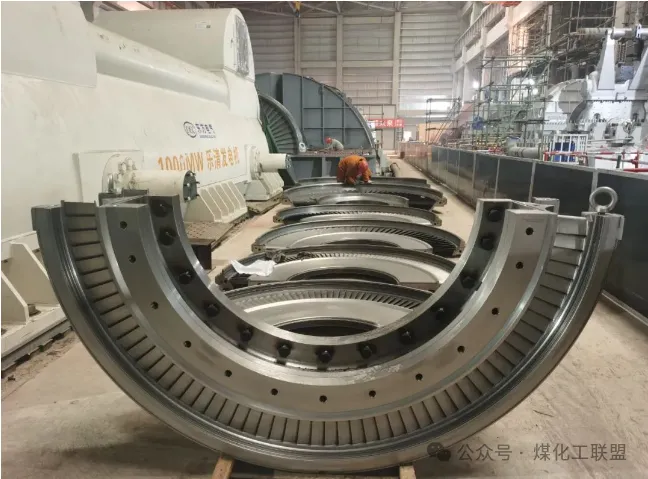

Диафрагма является ключевым компонентом многоступенчатой паровой турбины. Поскольку рабочие перепады давления на разных ступенях многоступенчатой турбины различаются, диафрагмы в основном используются для разделения давления пара между ступенями, установки направляющих лопаток и предотвращения утечек пара между ступенями. Диафрагмы чаще всего имеют конструкцию с горизонтальным разъемом и могут устанавливаться непосредственно в пазы цилиндра или фиксироваться с помощью обойм диафрагм; с внутренней стороны они оснащаются уплотнениями диафрагм для снижения потерь от межступенчатых утечек пара.
Дополнение: В реактивных паровых турбинах отсутствуют отдельные диафрагмы; для фиксации направляющих лопаток используются обоймы направляющего аппарата, что соответствует конструктивным особенностям данных агрегатов.
III. Ступень турбины: минимальная единица совершения работы пара
Ступень турбины является базовой единицей совершения работы агрегата. Простыми словами: одна группа неподвижных лопаток (направляющих) + одна соответствующая группа рабочих лопаток образуют ступень паровой турбины. Последовательное наложение множества ступеней образует многоступенчатую турбину.
При этом сопловая решетка (неподвижная) и рабочая решетка имеют четкое разделение функций и работают совместно для преобразования энергии:

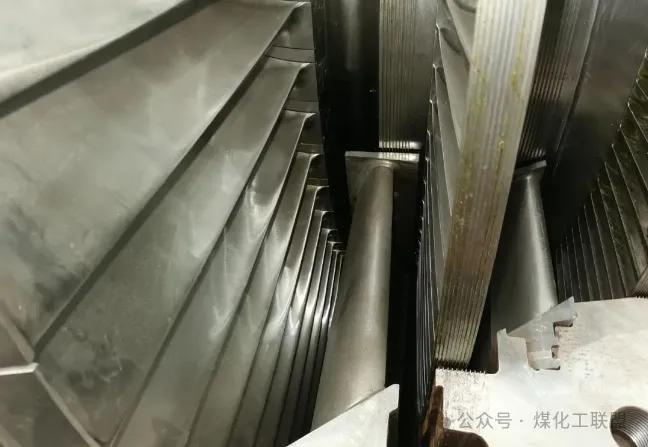

1. Неподвижные лопатки (сопловые лопатки): устанавливаются на диафрагмах, в сопловых коробках или корпусе цилиндра. Основная функция заключается в преобразовании тепловой энергии пара в кинетическую энергию, обеспечивая расширение пара, снижение давления и увеличение скорости потока для направленного впрыска и подготовки к совершению работы. В двухвенечных ступенях скорости неподвижные лопатки также могут выполнять роль направляющих лопаток для изменения направления потока пара.
2. Рабочие лопатки: устанавливаются на рабочее колесо или барабан ротора, принимают удар высокоскоростного пара, приводят ротор во вращение и преобразуют кинетическую энергию пара в механическую энергию ротора, выполняя основную работу.
IV. Подшипники турбины: устройства для позиционирования и фиксации веса ротора
При работе турбины на высоких скоростях ротор обладает большой массой и высокой частотой вращения, поэтому он должен быть надежно зафиксирован с помощью подшипников. В настоящее время в агрегатах используются подшипники скольжения, которые делятся на две основные категории:
Радиальные опорные подшипники: в основном несут общий вес ротора и динамические силы реакции, возникающие при вращении, точно фиксируют радиальное положение ротора, предотвращая его радиальное смещение и чрезмерную вибрацию.
Упорные подшипники: компенсируют осевое усилие пара, воздействующее на ротор, фиксируют осевое положение ротора и обеспечивают соблюдение нормативных зазоров между подвижными и неподвижными частями проточной части турбины. Их рабочая поверхность является базой позиционирования ротора относительно статора, что в отрасли часто называют «относительной мертвой точкой» ротора турбины.
V. Муфты: соединительный мост для передачи энергии

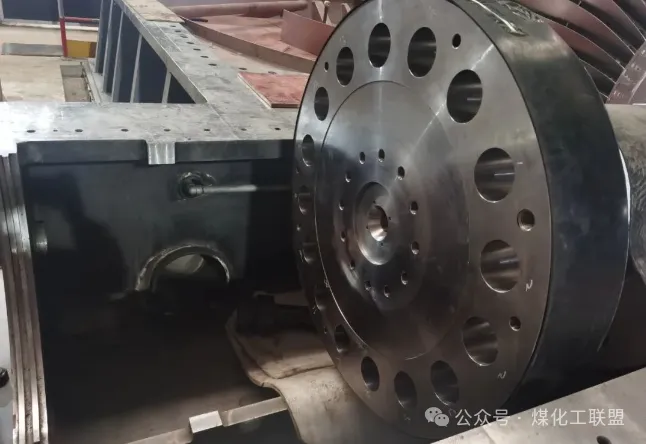

Муфта является «связующим звеном» турбоагрегата и в основном используется для соединения роторов различных ступеней турбины, а также ротора турбины с ротором генератора.
Ее основная роль предельно проста: передача крутящего момента ротора и трансляция механической энергии, вырабатываемой турбиной, на генератор для последующей выработки электроэнергии. В настоящее время в турбогенераторных установках в основном используются жесткие муфты, которые отличаются стабильной конструкцией, высокой точностью передачи и низкой интенсивностью отказов.
VI.Система паровых и валовых уплотнений: снижение энергопотребления и обеспечение безопасности агрегата
Во время работы турбины ротор вращается с высокой скоростью, в то время как статор остается неподвижным. Между вращающимися и неподвижными деталями необходимо оставлять зазоры во избежание повреждений от трения, однако эти зазоры приводят к утечкам пара. Это не только снижает эффективность выработки электроэнергии, но и влияет на безопасность оборудования. Уплотнительные устройства созданы именно для решения проблемы утечек пара.

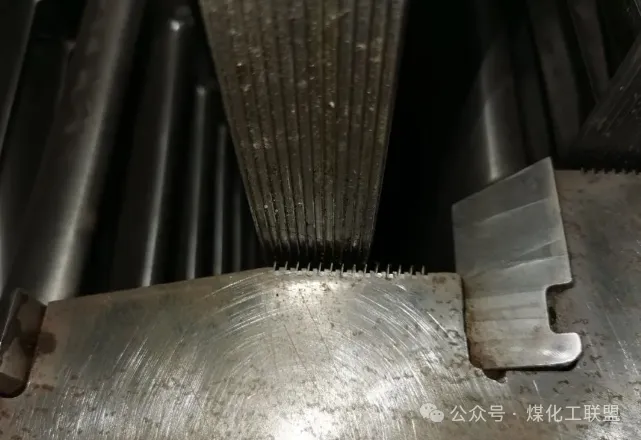

По месту установки уплотнения делятся на надлопаточные, диафрагменные, концевые (вальные) и радиальные; реактивные турбины дополнительно оснащаются уплотнениями разгрузочного поршня. К распространенным конструктивным формам относятся лабиринтовые (гребенчатые), сотовые и щеточные уплотнения.
Кроме того, агрегат оснащен комплексной системой регулирования пара валовых уплотнений, состоящей из концевых уплотнений, трубопроводов, клапанов и оборудования автоматического регулирования. Она позволяет утилизировать утечки пара и предотвращать попадание наружного воздуха в корпус цилиндра, что значительно снижает энергопотребление установки и повышает стабильность ее работы.
VII. Валоповоротное устройство: необходимое вспомогательное оборудование на этапах пуска и останова
Перед пуском паровой турбины и после ее останова температура цилиндра и ротора распределяется неравномерно. Если ротор будет оставаться неподвижным, возникнет неравномерный нагрев или охлаждение, что приведет к тепловому прогибу ротора и выходу оборудования из строя.

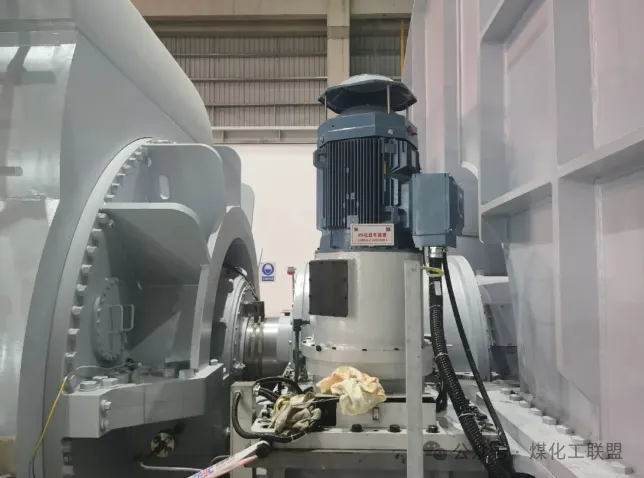

Назначение валоповоротного устройства заключается в обеспечении непрерывного вращения ротора с низкой частотой, что гарантирует его равномерный нагрев и охлаждение, сохраняя точность центровки. Данное устройство может вводиться в работу и отключаться автоматически.
Существует два типа валоповорота агрегата: низкоскоростной (3~5 об/мин) и высокоскоростной (40~70 об/мин). Одновременно с этим агрегат оснащен устройством гидравлического подъема ротора (системой подачи масла под высоким давлением), которое приподнимает ротор перед запуском валоповорота для уменьшения пускового сопротивления и снижения энергопотребления электродвигателя.
VIII. Система управления и защиты турбины: мозг и щит агрегата
Если механическая конструкция — это тело турбины, то системы управления и защиты — это её мозг и защитный щит. Они подразделяются на две основные функции:
Система управления: в соответствии с изменениями внешней нагрузки генератора автоматически регулирует степень открытия стопорных и регулирующих клапанов, изменяя расход пара для соответствия выходной мощности агрегата и стабилизации частоты вращения, что гарантирует качество электроэнергии в сети. Теплофикационные турбины также оснащаются специальной системой регулирования давления отбора для работы в отопительном режиме.

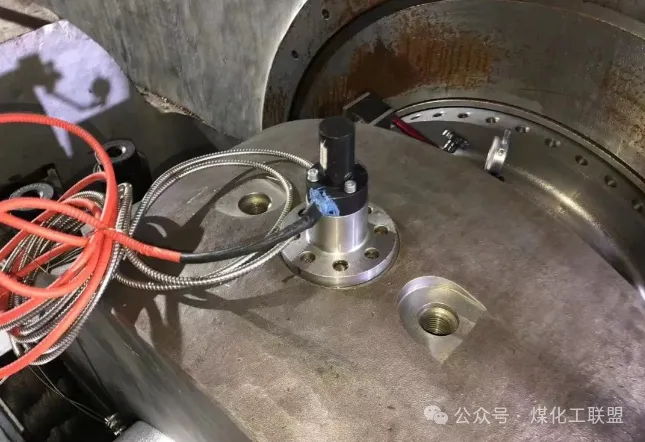

Система защиты: является гарантом безопасности агрегата и включает в себя многоуровневые механизмы, такие как защита от превышения скорости (остановы по оборотам), защита по осевому сдвигу, защита при падении давления масла и другие. Как только эксплуатационные параметры выходят за безопасные пределы, система немедленно автоматически отсекает подачу пара и останавливает турбину, предотвращая развитие аварии и обеспечивая безопасность оборудования и персонала.
Заключение
В целом, конструкция паровой турбины имеет очень четкую логику: ротор отвечает за совершение работы и вращение, статор — за герметизацию, опору и уплотнение, различные вспомогательные устройства — за позиционирование, защиту и регулировку, а система управления координирует работу всей установки. Все компоненты взаимодействуют друг с другом и являются незаменимыми, совместно обеспечивая эффективную, стабильную и безопасную работу турбины.
Для специалистов тепловой энергетики и новичков понимание структуры и ключевой роли каждого узла является основой для освоения эксплуатации, технического обслуживания и устранения неисправностей паровых турбин.
