Лопатки турбин являются основными компонентами каждой газовой турбины, паровой турбины и турбодетандера. Эти детали, изготовленные с высокой точностью, работают в экстремальных условиях — при температурах, превышающих 1500°C, скоростях вращения до 15 000 оборотов в минуту и центробежных силах, в тысячи раз превышающих силу тяжести, внутри газовых турбин. Без передовых технологий производства лопаток турбин современная энергетика, аэрокосмическая отрасль и промышленная компрессионная техника были бы невозможны. В этой статье будет рассмотрена важнейшая роль лопаток турбин, передовые материалы и производственные процессы, которые делают возможным современное проектирование лопаток турбин, а также стратегии технического обслуживания, обеспечивающие надежную работу лопаток турбин на протяжении десятилетий.
В любой турбомашине лопатки турбины являются основным элементом взаимодействия между рабочим телом и вращающимся валом. В газовых турбинах лопатки турбины извлекают энергию из высокотемпературных продуктов сгорания. В паровых турбинах лопатки турбины преобразуют тепловую энергию пара под давлением в механическую работу. В турбодетандерах лопатки турбины используют энергию давления расширяющегося газа для привода компрессора или генератора.
Производительность каждой лопатки турбины напрямую определяет эффективность, выходную мощность и надежность всей машины. Выход из строя одной лопатки может привести к катастрофическим повреждениям всего ротора, что повлечет за собой миллионные убытки и длительный простой. Именно поэтому лопаткам турбин уделяется такое пристальное инженерное внимание — от выбора материалов и аэродинамического проектирования до точности изготовления и эксплуатационных испытаний.
Современные конструкции лопаток турбин эволюционировали для достижения исключительных показателей производительности. Усовершенствованные системы охлаждения позволяют лопаткам турбин работать при температурах продуктов сгорания, значительно превышающих температуру плавления материала. Точная конструкция профиля позволяет лопаткам турбин извлекать максимальную энергию из рабочей жидкости, минимизируя при этом потери. Высокоточное производство гарантирует соответствие каждой лопатки турбины строгим допускам по размерам, при этом критически важные элементы, как правило, имеют погрешность в пределах ±0,01 мм.
Функция лопаток турбины заключается в преобразовании кинетической энергии рабочего тела в вращательную механическую энергию. Когда высокоскоростной поток газа или пара обтекает лопатки турбины, между выпуклой поверхностью (поверхностью всасывания) и вогнутой поверхностью (поверхностью давления) лопаток возникает разница давлений. Эта разница давлений создает подъемную силу, заставляя лопатки турбины и соединенный с ними ротор вращаться.
Лопатки турбины работают на разных этапах её эксплуатации, каждый из которых имеет свои уникальные конструктивные требования. Лопатки турбин высокого давления подвергаются воздействию самых высоких температур и давлений, что требует применения современных систем охлаждения и высокопрочных материалов. Лопатки турбин среднего давления выдерживают умеренные условия эксплуатации, но должны сохранять эффективность в широком диапазоне рабочих режимов. Лопатки турбин низкого давления работают с большими объемами потока и должны противостоять эрозии, вызванной влагой в паре.
Лопатки турбины также играют решающую роль в определении общей эффективности турбины. Хорошо спроектированные лопатки турбины обеспечивают высокую аэродинамическую эффективность с минимальными потерями на трение, потерями на вторичные потоки и потерями на утечки. Профили лопаток турбины оптимизированы в соответствии с конкретными условиями работы каждой ступени, обеспечивая максимальное извлечение энергии. Для проектирования каждой лопатки турбины с целью достижения оптимальной производительности используются передовые методы вычислительной гидродинамики и конечно-элементного анализа.
Лопатки турбин должны выдерживать самые сложные условия эксплуатации в машиностроении. Материалы, используемые в лопатках турбин, должны обладать высокой прочностью при высоких температурах, стойкостью к окислению, коррозионной стойкостью, усталостной прочностью и термической стабильностью. За прошедшие десятилетия достижения в области материалов для лопаток турбин привели к значительному повышению эффективности и надежности турбин.

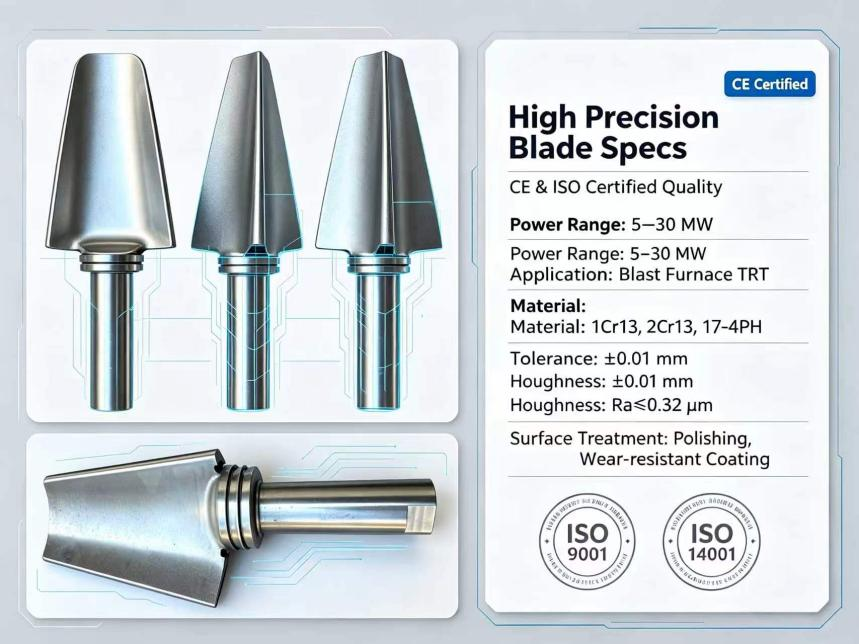

Для лопаток компрессоров и криогенных турбин используются такие материалы, как нержавеющая сталь 17-4PH, FV520B и титановые сплавы (Ti-6Al-4V), которые обеспечивают превосходное соотношение прочности к весу и коррозионную стойкость. Эти материалы для лопаток турбин также обладают хорошей усталостной прочностью и могут быть подвергнуты высокоточной механической обработке для получения сложных аэродинамических профилей лопаток.
Для высокотемпературных турбинных лопаток отраслевым стандартом являются никелевые суперсплавы. Для изготовления лопаток в горячих частях турбин используются такие материалы, как Inconel 738, Inconel 718, Waspaloy и Rene 41. Эти материалы сохраняют свою прочность при температурах до 1100 °C, что позволяет лопаткам работать в самых горячих частях турбины.
Для самых экстремальных применений в турбинных лопатках используются монокристаллические суперсплавы. Устранение границ зерен позволяет добиться превосходной ползучести и долговечности при термической усталости. Кроме того, структура зерен турбинных лопаток может быть оптимизирована методом направленной кристаллизации для выравнивания с направлениями главных напряжений. Эти передовые материалы для турбинных лопаток представляют собой передовые достижения металлургической инженерии.
Термобарьерные покрытия играют решающую роль в защите лопаток турбин от экстремально высоких температур продуктов сгорания. Покрытие лопаток турбины керамическим слоем, обычно стабилизированным иттрием диоксидом циркония, может снизить температуру металла лопатки на 100-200 °C. Это позволяет лопаткам турбины работать при более высоких температурах газа, повышая эффективность без ущерба для целостности лопаток.
Лопатки турбин изготавливаются с использованием различных высокоточных процессов, каждый из которых выбран для достижения оптимального сочетания производительности, качества и стоимости. Изготовление каждой лопатки турбины требует чрезвычайно высокой точности и контроля.
Литье по выплавляемым моделям — наиболее распространенный метод изготовления высокотемпературных компонентов турбинных лопаток. Турбинные лопатки отливаются с использованием керамической формы, изготовленной из восковой модели, которая представляет собой окончательную геометрию турбинной лопатки. В конструкциях турбинных лопаток из монокристаллического стекла в процессе литья добавляются затравочные кристаллы для контроля ориентации зернистой структуры. Это позволяет получать турбинные лопатки с превосходными характеристиками при высоких температурах.

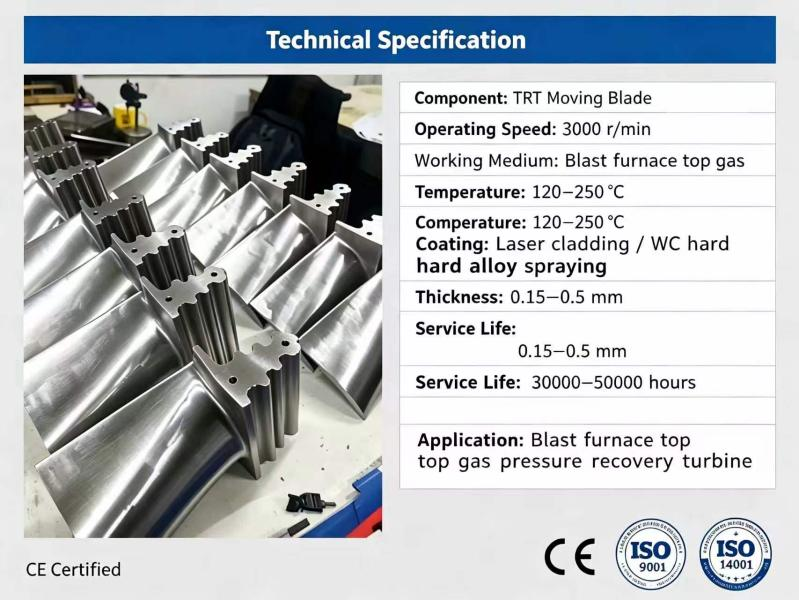

Точная ковка используется для изготовления лопаток компрессоров и некоторых лопаток турбин для различных применений. Лопатки турбин куются до получения форм, близких к окончательной, что оптимизирует распределение зерен и обеспечивает высокую прочность. Затем кованые лопатки турбин обрабатываются до окончательных размеров с помощью пятиосевого обрабатывающего центра с ЧПУ.

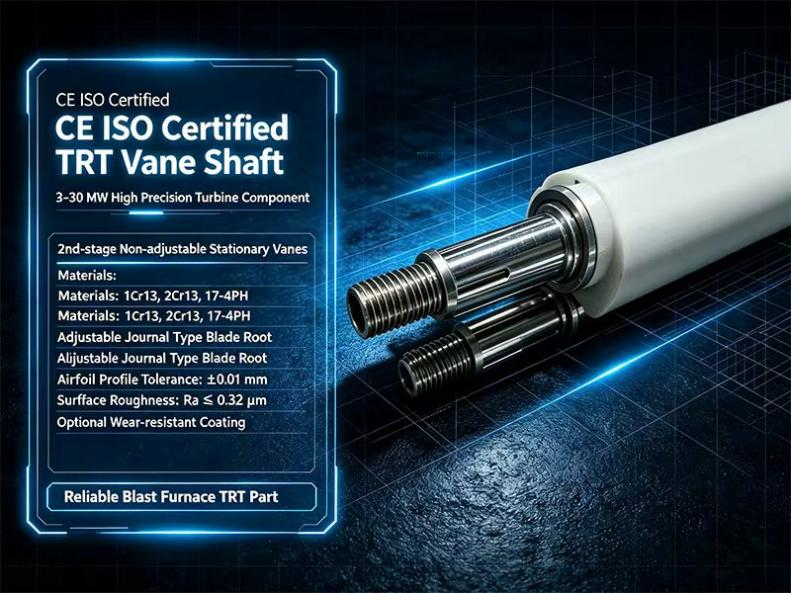

Обработка на станках с ЧПУ имеет решающее значение для достижения жестких допусков, необходимых для лопаток турбин. Для обработки профиля, основания и кончика лопатки с точностью ±0,01 мм используются сложные пятиосевые станки. Шероховатость поверхности лопаток турбин обычно поддерживается на уровне Ra ≤ 0,8 мкм для минимизации потерь потока.
Электрохимическая обработка используется для некоторых операций с лопатками турбин, например, для создания охлаждающих отверстий на поверхности лопатки. Этот нетрадиционный процесс обработки позволяет создавать сложные элементы на лопатках турбин без возникновения термических или механических напряжений.
Каждая лопатка турбины проходит строгий контроль качества и испытания, чтобы гарантировать соответствие жестким требованиям к работе турбины. Лопатки турбин проверяются на протяжении всего производственного процесса, от поступления сырья до отгрузки готовой продукции.
Размеры лопаток турбины контролируются с помощью координатно-измерительной машины. Каждый критически важный размер лопатки турбины — профиль лопатки, основание лопатки, кончик лопатки и расположение отверстий для охлаждения — сравнивается и проверяется по инженерным чертежам. Допуск на проверку лопаток турбины обычно составляет ±0,01 мм.
Проверка материалов гарантирует, что лопатки турбины изготовлены из правильных материалов и имеют полную прослеживаемость. К лопаткам турбин прилагается сертификат материалов (EN10204 3.1 или 3.2), в котором указаны химический состав и механические свойства материалов, используемых в лопатке турбины.
Каждая лопатка турбины проходит неразрушающий контроль для выявления внутренних дефектов или поверхностных трещин. Для обнаружения поверхностных трещин используется капиллярный контроль, для обнаружения внутренних дефектов — ультразвуковой контроль, а для проверки критически важных внутренних структур — рентгенографический контроль. Эти испытания гарантируют отсутствие дефектов в каждой лопатке турбины, которые потенциально могут повлиять на ее производительность или надежность.
Лопатки турбины подвержены износу и повреждениям во время работы, поэтому надлежащее техническое обслуживание имеет решающее значение для продления срока службы турбины и обеспечения ее надежной работы. Лопатки турбины могут подвергаться эрозии, коррозии, усталостным трещинам и термомеханической усталости.

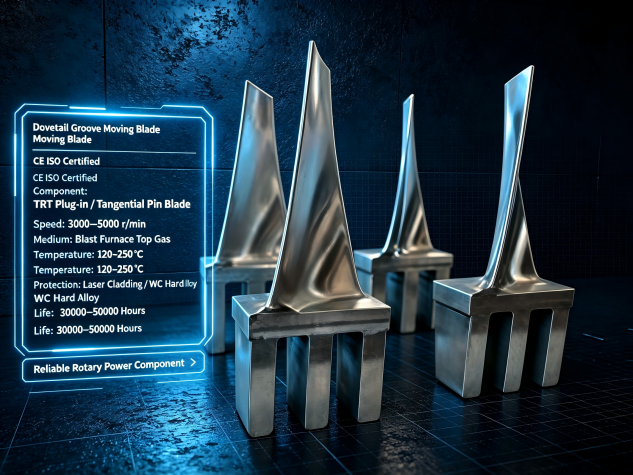

Для лопаток компрессоров и криогенных турбин основными проблемами являются эрозия и коррозия. Лопатки турбин могут быть повреждены твердыми частицами или коррозионными газами в воздушном потоке. Защитные покрытия и регулярные проверки могут продлить срок службы лопаток турбин в этих областях применения.
В высокотемпературных турбинных лопатках основными проблемами являются ползучесть, термическая усталость и окисление. Во время циклов запуска и остановки турбинные лопатки подвергаются значительным термическим напряжениям, что может привести к растрескиванию. Термобарьерные покрытия помогают защитить металл турбинных лопаток от перегрева, но в конечном итоге лопатки потребуют ремонта или замены.
Во многих случаях ремонт лопаток турбины осуществим. Лопатки турбины можно восстановить с помощью сварки, пайки, нанесения нового покрытия и восстановления профиля лопатки. Отремонтированные лопатки турбины часто достигают почти новых характеристик при значительно меньших затратах по сравнению с заменой. Однако каждую лопатку турбины необходимо тщательно оценить, чтобы определить целесообразность ремонта.
Лопатки турбин продолжают развиваться благодаря разработке новых материалов, производственных процессов и инструментов проектирования. В будущем лопатки турбин еще больше расширят границы производительности и эффективности.
Аддитивное производство становится мощным инструментом в производстве лопаток турбин. Возможность прямой интеграции сложных внутренних охлаждающих структур в лопатки турбин открывает новые возможности для повышения эффективности охлаждения. Лопатки турбин могут быть более точно оптимизированы для конкретных условий эксплуатации.
В настоящее время разрабатываются передовые конструкции систем охлаждения для повышения эффективности охлаждения лопаток турбин. Лопатки турбин могут включать в себя более сложные внутренние каналы, струйное охлаждение и пленочное охлаждение, чтобы поддерживать температуру лопаток в безопасных пределах. Эти инновации позволят лопаткам турбин работать при более высоких температурах.
Технология цифровых двойников меняет подходы к мониторингу и техническому обслуживанию лопаток турбин. Создавая виртуальные модели лопаток турбин, которые постоянно обновляются с учетом эксплуатационных данных, операторы могут прогнозировать, когда лопаткам потребуется техническое обслуживание. Такой прогнозный подход сокращает незапланированные простои лопаток турбин и оптимизирует графики технического обслуживания.
Компания Tianjin Baozhong Turbine Machinery специализируется на производстве, ремонте и поставке высококачественных турбинных лопаток. Свяжитесь с нами для получения поддержки по вопросам, касающимся турбинных лопаток — от замены отдельных лопаток до комплектных наборов для газовых или паровых турбин.
