В сфере электроэнергетики паровая турбина выступает в качестве основного первичного двигателя; ее стабильная работа напрямую определяет эффективность генерирующего агрегата и базовый уровень его безопасности. Дифференциальное расширение — относительная разница в тепловом расширении между ротором и корпусом — является наиболее критическим параметром в процессах пуска, останова и изменения нагрузки турбины, а также фактором, наиболее часто провоцирующим аварийные ситуации. Его можно метко охарактеризовать как «барометр» безопасности паровой турбины. Огромное количество эксплуатационных инцидентов — включая задевание ротора за статор, износ лопаток и чрезмерную вибрацию вала — восходит к одной-единственной первопричине: ненадлежащему контролю дифференциального расширения. С практической, ориентированной на реальные условия эксплуатации точки зрения, в данной статье анализируется основная логика процессов дифференциального расширения паровых турбин с целью предоставления действенных рекомендаций для оперативного и ремонтного персонала, работающего непосредственно на объектах.
I. Основное определение дифференциального расширения паровой турбины

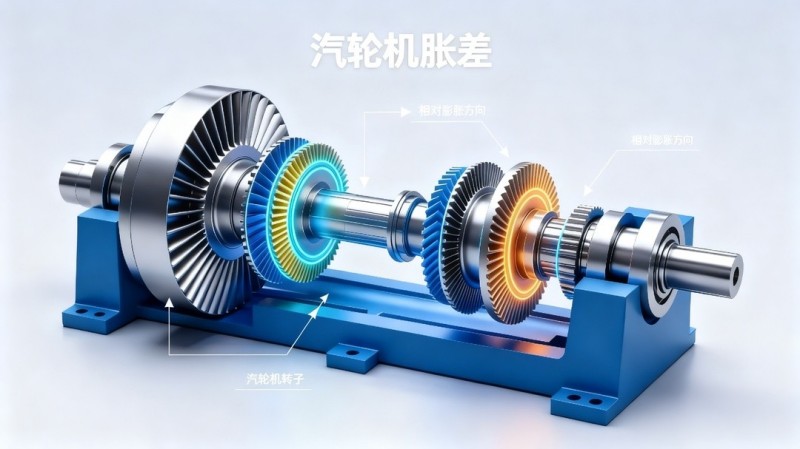

Дифференциальное расширение паровой турбины — формально именуемое относительной разницей в расширении между корпусом и ротором — по своей сути представляет собой расхождение, возникающее вследствие асинхронного теплового расширения ротора и корпуса. Ротор паровой турбины обладает сравнительно небольшой массой и имеет тонкостенные элементы конструкции; при непосредственном контакте с высокотемпературным паром он нагревается очень быстро. Напротив, корпус отличается массивностью и изготовлен из толстого, тяжелого металла; как следствие, процесс теплопроводности в нем протекает медленно, из-за чего его тепловое расширение отстает от расширения ротора. В циклах нагрева или охлаждения агрегата величины расширения ротора и корпуса различаются; возникающее при этом расхождение и определяется как дифференциальное расширение. Проще говоря: дифференциальное расширение «смещается» в сторону того компонента, который расширяется быстрее.
Дифференциальное расширение подразделяется на положительное и отрицательное; оба этих вида напрямую связаны с безопасностью зазоров между подвижными и неподвижными элементами турбины:
Положительное дифференциальное расширение: расширение ротора превышает расширение корпуса.
Отрицательное дифференциальное расширение: расширение корпуса превышает расширение ротора.
Осевой зазор, предусмотренный между подвижными и неподвижными лопатками паровой турбины, является чрезвычайно малым — как правило, он составляет всего лишь несколько миллиметров. Если дифференциальное расширение выходит за пределы допустимых значений, оно непосредственно угрожает целостности этого осевого зазора. В тяжелых случаях это может спровоцировать трение ротора о статор, истирание лопаток или изгиб вала, что представляет собой серьезную угрозу безопасности генерирующего агрегата.
II. Закономерности дифференциального расширения турбины: риски достигают максимума на этапах пуска и останова
1. Этап пуска: остерегайтесь чрезмерного положительного дифференциального расширения
Этапы, включающие пуск турбины, прогрев, набор частоты вращения, синхронизацию и набор нагрузки, представляют собой период повышенного риска, когда положительное дифференциальное расширение может резко возрасти. Высокотемпературный пар в первую очередь воздействует на ротор; поскольку температура ротора повышается значительно быстрее, чем температура массивного корпуса, он быстро удлиняется. В то время как расширение корпуса отстает, положительное дифференциальное расширение продолжает нарастать.
Если скорость прогрева чрезмерна, длительность прогрева недостаточна или температура основного пара неоправданно высока, положительное дифференциальное расширение быстро приблизится к пороговым значениям аварийной сигнализации — или даже превысит их. Это может легко привести к полному исчезновению осевых зазоров в передних уплотнениях вала, а также между подвижными и неподвижными элементами цилиндра высокого давления, что повлечет за собой возникновение повреждений вследствие трения.
2. Этап останова: строго контролируйте недопущение чрезмерного отрицательного дифференциального расширения
На этапах сброса нагрузки, выбега и торможения до полной остановки на первый план выходят риски, связанные с отрицательным дифференциальным расширением. По мере снижения параметров пара ротор быстро отдает тепло и стремительно сжимается. Напротив, корпус остывает и сжимается более медленными темпами; как следствие, величина сжатия ротора превышает величину сжатия корпуса, что приводит к возникновению отрицательного дифференциального расширения.
Чрезмерное отрицательное дифференциальное расширение может привести к возникновению недостаточных осевых зазоров на последних и предпоследних ступенях цилиндра низкого давления. Это провоцирует повреждения лопаток хвостовых ступеней вследствие трения, а в долгосрочной перспективе может привести к обрыву лопаток и ухудшению вибрационного состояния валопровода, что представляет собой серьезную опасность.
III. Четыре основных фактора, влияющих на дифференциальное расширение турбины
1. Скорость изменения температуры основного пара
Внезапные скачки или падения температуры пара являются основным катализатором колебаний дифференциального расширения турбины. Чем стремительнее происходят изменения температуры и давления, тем больше становится температурный перепад между корпусом и ротором и тем более резкими оказываются результирующие изменения дифференциального расширения. Например, на этапе пуска внезапный скачок температуры пара вызывает быстрое расширение ротора, что приводит к резкому росту положительного дифференциального расширения; И наоборот: в процессе останова резкое падение температуры пара вызывает быстрое сжатие ротора, что приводит к значительному увеличению отрицательного дифференциального расширения.
2. Адекватность процесса прогрева
Недостаточный прогрев на этапах работы на малых и средних скоростях вращения — означающий, что корпус турбины не получил достаточного теплового расширения — может привести к превышению допустимых пределов положительного дифференциального расширения, если впоследствии турбина будет ускорена и нагружена без надлежащей выдержки. Учитывая значительную тепловую инерцию корпуса турбины и низкую скорость теплопроводности материала, обеспечение достаточной продолжительности прогрева имеет критическое значение: это позволяет корпусу постепенно «догнать» расширение ротора, тем самым предотвращая возникновение чрезмерного дифференциального расширения. 3. Температура и расход пара уплотнений
В процессе пуска преждевременная подача пара в уплотнения или подача пара с чрезмерно высокой температурой приведет к преждевременному нагреву ротора, что вызовет значительное увеличение положительного дифференциального расширения. Поскольку пар уплотнений вступает в непосредственный контакт с шейками ротора, некорректное согласование температур может стать причиной локального перегрева ротора, нарушая тем самым баланс теплового расширения.
4. Колебания вакуума
Чрезмерно высокий или низкий вакуум в конденсаторе изменяет температуру отработавшего пара и температурное поле внутри корпуса турбины, тем самым косвенно влияя на дифференциальное расширение между цилиндрами высокого и низкого давления. Аномальные значения вакуума могут спровоцировать температурные колебания внутри цилиндра низкого давления, что впоследствии скажется на величине расширения корпуса и приведет к отклонениям в показателях дифференциального расширения.
IV. Основные принципы оперативного контроля дифференциального расширения турбины
Основная логика управления дифференциальным расширением турбины сводится к следующему: строго регулировать скорость изменения температуры, обеспечивать достаточную продолжительность периодов прогрева и не допускать резких скачков (увеличений или уменьшений) рабочих параметров. По сути, главная цель заключается в минимизации температурного перепада между корпусом турбины и ротором, что позволяет обеспечить сохранность осевых зазоров.
1. Ключевые контрольные точки в процессе пуска (предотвращение чрезмерного положительного дифференциального расширения)
Строго соблюдать установленные регламенты повышения температуры и давления; не допускать неоправданной спешки при наборе нагрузки или попыток уложиться в жесткие временные графики. Скорость повышения температуры свежего пара должна поддерживаться в диапазоне 2,0–2,5 °C/мин.
На этапе прогрева необходимо поддерживать стабильность рабочих параметров; следует обеспечить полноценный период выдержки на малой нагрузке, чтобы корпус турбины мог получить необходимое тепловое расширение в плавном режиме. Обеспечьте соответствие температуры пара в уплотнениях железы температуре металла, следя за тем, чтобы отклонение не превышало 30°C; категорически запрещается воздействие высокотемпературных источников пара на холодный ротор в течение продолжительного времени.
Если положительное относительное расширение начинает нарастать слишком быстро, немедленно замедлите увеличение частоты вращения ротора и приостановите процесс набора нагрузки; стабилизируйте рабочие параметры и дождитесь, пока корпус турбины получит достаточное тепловое расширение.
2. Ключевые контрольные точки при останове (предотвращение чрезмерного отрицательного относительного расширения)
В процессе выбега ротора (снижения частоты вращения) обеспечьте равномерную скорость снижения температуры и давления; категорически избегайте резкого сброса нагрузки. Скорость снижения нагрузки должна регулироваться в диапазоне 3–5 МВт/мин.
Перед остановом поддерживайте относительно высокую температуру свежего пара и снижайте рабочие параметры постепенно, чтобы минимизировать интенсивность быстрого теплового сжатия ротора.
После отключения турбины обеспечьте непрерывную работу валоповоротного устройства (прокрутку ротора) для предотвращения неравномерного охлаждения ротора и последующей деформации изгиба, тем самым смягчая усугубление отрицательного относительного расширения.
V. Резюме: Относительное расширение как комплексный индикатор безопасности турбины
Для паровой турбины относительное расширение может показаться лишь числовым рабочим параметром; однако в действительности оно служит комплексным отражением согласованности температур металла, состояния теплового расширения и общей безопасности оборудования. Оперативный и ремонтный персонал должен твердо помнить следующее: положительное относительное расширение создает угрозу для переднего цилиндра, тогда как отрицательное относительное расширение угрожает заднему цилиндру. Конечная цель всех операций по пуску, останову и корректировке параметров заключается в минимизации перепада температур между корпусом цилиндра и ротором, что позволяет сохранить критически важный запас по осевому зазору.
Уверенное владение логикой контроля относительного расширения паровой турбины — в сочетании со стандартизированными процедурами пуска и останова, а также строгим контролем колебаний рабочих параметров — является ключом к предотвращению таких аварийных ситуаций, как задевание ротора за статор и повреждение лопаток. Более того, это составляет важнейшую профессиональную компетенцию операторов турбин и служит фундаментальной основой для обеспечения долгосрочной и стабильной эксплуатации паровой турбины.
